Diagnóstico > Gráfico de Tendência

Abaixo segue a lista dos passos necessários para criação de uma configuração de Trend.

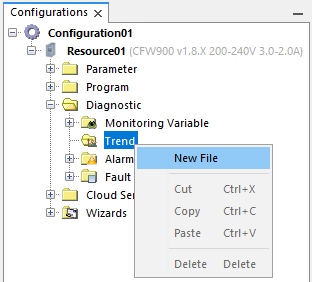

1. Criação de um novo arquivo Trend.

xmltrendfilesupport_config_fig2

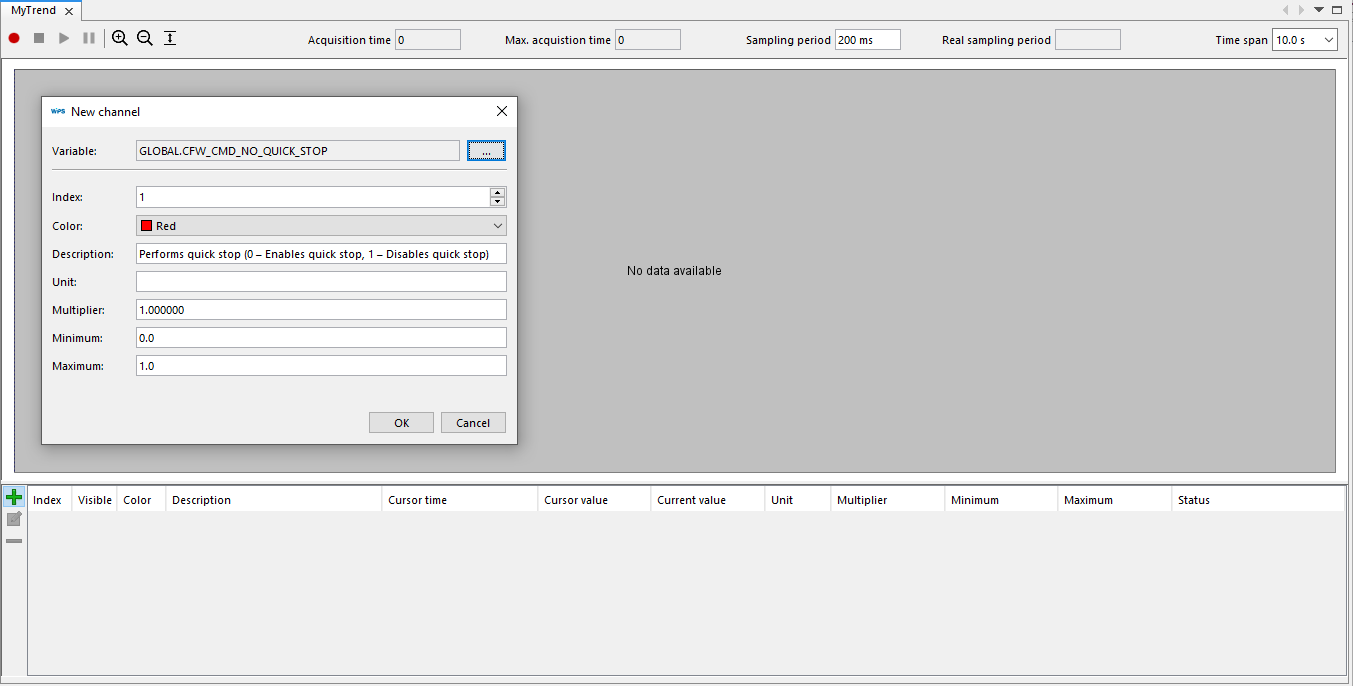

2. Adição e configuração dos canais no botão no canto inferior esquerdo.

xmltrendfilesupport_config_fig3

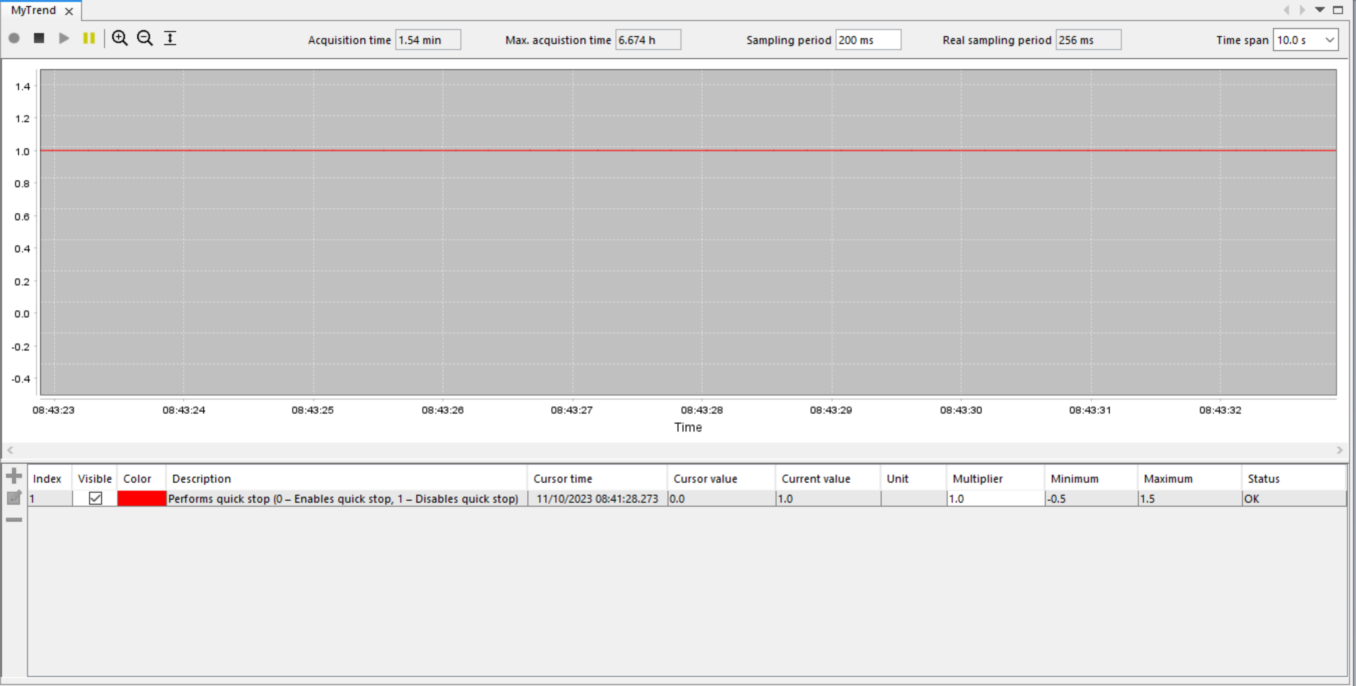

3. Após adicionar o canal, clicar em Conectar Dispositvo para que o Trend possa adquirir dados.

xmltrendfilesupport_config_fig4

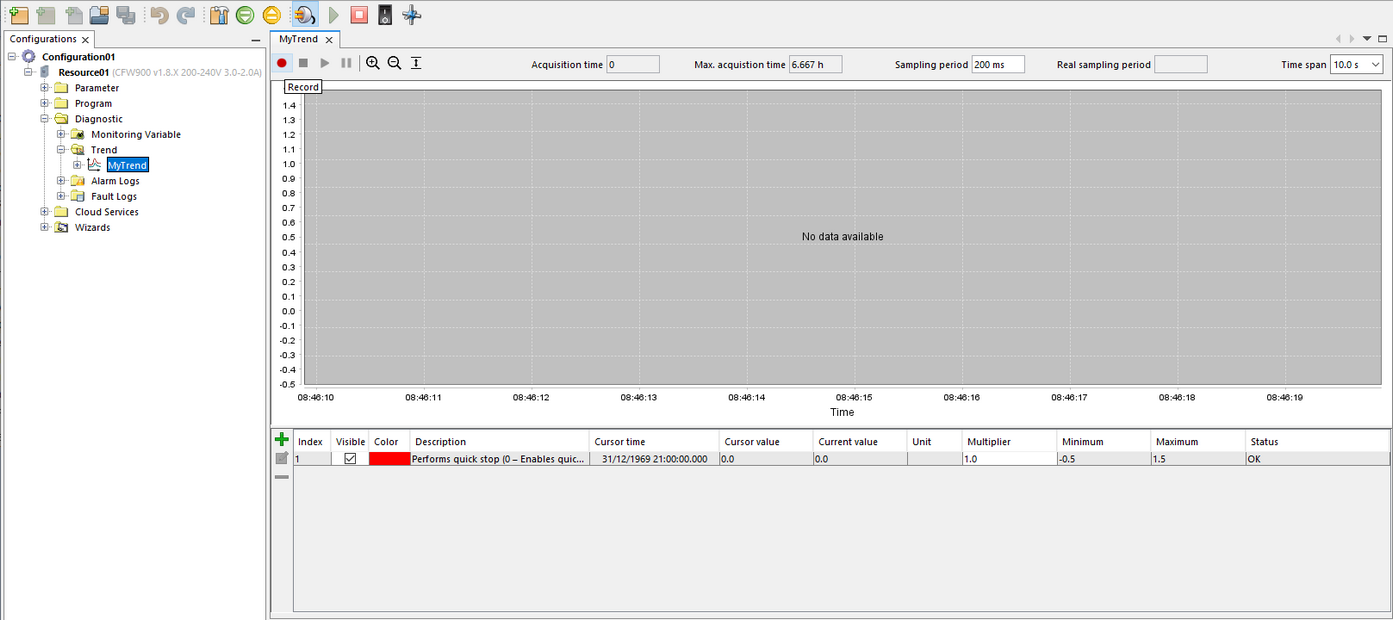

4. Para fazer aquisições, clique no botão Gravar como indicado a seguir:

xmltrendfilesupport_config_fig5

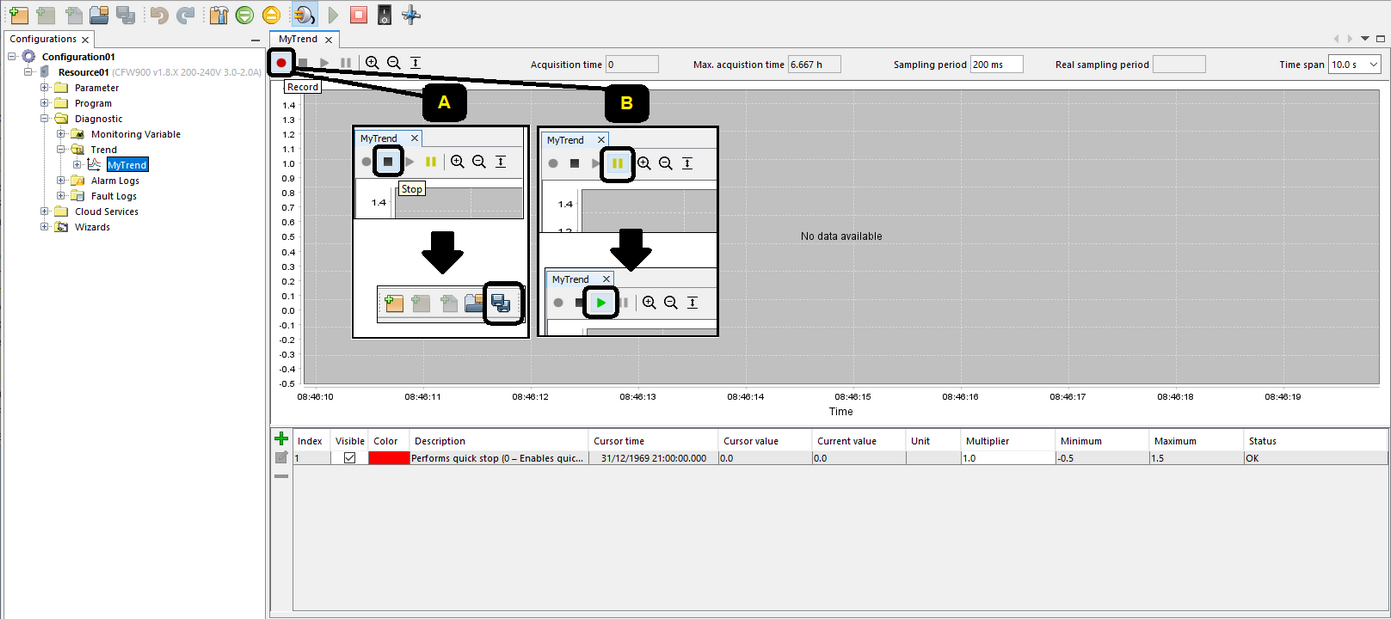

5. Enquanto está adquirindo, é possível acionar os comandos indicados nas situações "A" e "B" abaixo:

xmltrendfilesupport_config_fig6

•	A: Para interromper a aquisição de dados, pressione o botão Parar.

Em seguida, pressione o botão para Salvar os dados lidos no recurso.

•	B: Para pausar a apresentação de dados que estão sendo adquiridos, pressione o botão Pausar.

Em seguida, pressione o botão verde para retomar a apresentação dos dados que estão sendo adquiridos. Também é possível interromper a aquisição (como apresentado no item "A").

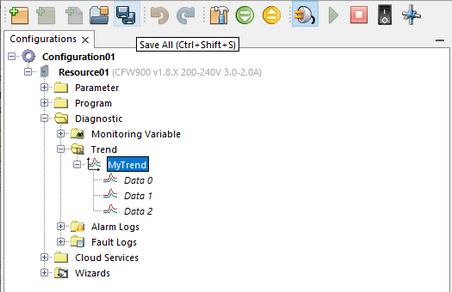

6. Após concluída a aquisição, é possível armazenar as formas de onda através do botão Salvar Tudo :

xmltrendfilesupport_config_fig7

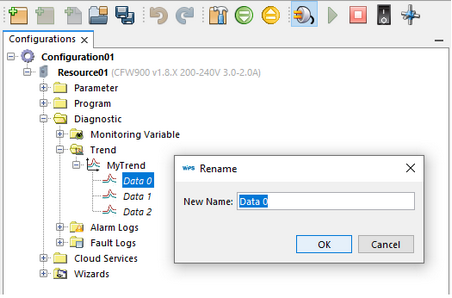

7. É possível renomear os arquivos:

xmltrendfilesupport_config_fig8

NOTA!

Considerando o exemplo acima, se houver alterações no arquivo Trend, como excluir ou adicionar canais, podem afetar os dados salvos (arquivos Data 0, Data 1 e Data 2).
