O programa Ladder é editado através de um editor gráfico que organiza o mesmo através de rungs. Cada rung do programa Ladder corresponde a um intertravamento que relaciona elementos de entrada a elementos de saída. Esse editor é mostrado conforme figura a seguir.

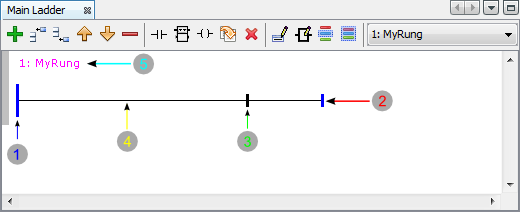

Figura 1 - Elementos da Rung
Os elementos principais de uma rung são:
| 1. | Barramento esquerdo |
| 2. | Barramento direito |
| 3. | Barramento de saídas |
| 4. | Ligações entre elementos |
| 5. | Título e comentário da rung |
|
NOTA! As saídas sempre estarão conectadas à direita do barramento de saídas. |
Para maiores detalhes da programação Ladder, clique aqui.
Através da barra de ferramentas do Editor Ladder é possível executar as seguintes operações:
|
- Adicionar uma nova rung ao final |
|
- Adiciona uma nova rung acima |
|
- Adiciona uma nova rung abaixo |
|
- Mover rung acima |
|
- Mover rung abaixo |
|
- Remover a rung selecionada |
|
- Inserir um contato na rung |
|
- Inserir um bloco funcional na rung |
|
- Inserir um bobina de saída na rung |
|
- Troca elemento Ladder |
|
- Apagar um elemento da rung (contato, bloco funcional ou bobina) |
|
- Editar título da rung |
|
- Editar argumentos |
|
- Selecionar grupo de elementos |
|
- Selecionar todos os elementos |
|
- Selecionar a rung para edição |
