Visão Geral
Cria arquivos para replicar lógicas ladder no projeto atual ou em outros projetos.

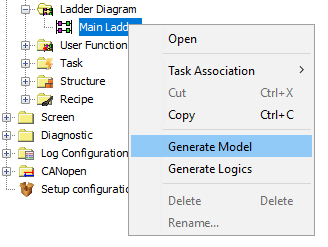

Acessível no menu de contexto do arquivo ladder que servirá como base para o modelo, clique no comando "Gerar Modelo" conforme abaixo.
Sequência do Comando

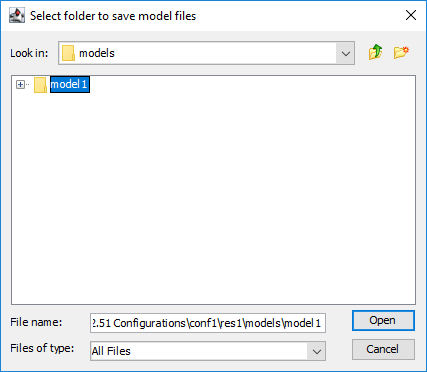

1. Selecione a pasta para salvar os arquivos do modelo.
2. Selecione o número de repetições do ladder que serão geradas para esse modelo.
Arquivos gerados
| • | Ladder (model.xdd): |
Corresponde a uma cópia do arquivo ladder original que foi selecionado como base para o modelo.

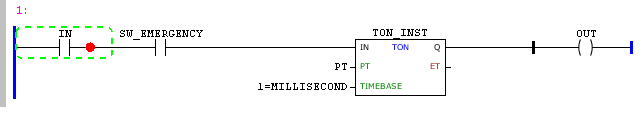

Exemplo: ladder abaixo.

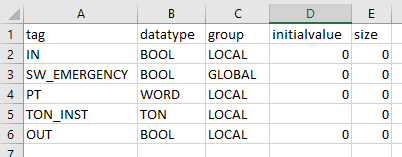

| • | Modelo de variáveis (variables_model.csv): |
Tabela em formato CSV com os dados necessários das variáveis para serem criadas para cada repetição do ladder.
A primeira linha corresponde ao formato padrão desse arquivo.
As linhas subsequentes do arquivo correspondem aos modelos de cada variável do ladder, cada linha é uma variável.
Exemplo: A variável IN tem o tipo de dado BOOL, grupo LOCAL, valor inicial zero e tamanho do array zero.
| • | Lista de dados (data_list.csv): |
Tabela em formato CSV com os tags das variáveis para cada repetição do ladder.
A primeira linha corresponde aos tags das variáveis utilizadas no ladder base para o modelo e definidas anteriormente no modelo de variáveis.
As linhas subsequentes do arquivo correspondem as repetições do modelo do ladder e modelo de variáveis, cada linha é uma repetição do ladder e variáveis.
Por exemplo: Na primeira repetição serão criadas todas as rungs do ladder e as tags IN_1, SW_EMERGENCY_1, PT_1, TON_INST_1 e OUT_1 conforme modelos de variáveis IN, SW_EMERGENCY, PT, TON_INST e OUT.
