Por fim, veremos como utilizar o bloco USERFB, chamando-o em outros diagramas.



1. Na janela Projetos, dê um duplo clique no arquivo em que deseja utilizar o USERFB para abrir o editor Ladder deste arquivo.





2. Na janela Paleta, selecione o bloco USERFB da categoria Module e arraste-o até a posição onde deseja utilizá-lo no diagrama Ladder.





3. Dê um duplo clique nos pontos de interrogação sobre o bloco (???) para inserir variável de instância do USERFB. Digite o nome da variável e clique em Editar. Na janela de confirmação, clique Sim para criar a nova variável.

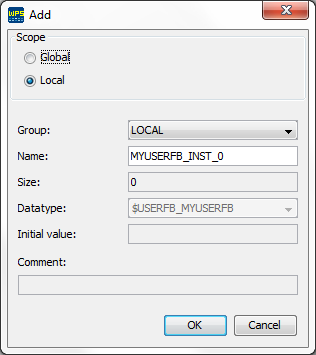

4. Na janela que aparecer, digite um nome para a variável e selecione seus parâmetros. No campo Tipo, escolha o nome do seu USERFB (caso você tenha apenas um, o campo não poderá ser editado).

Por exemplo, caso o nome do seu USERFB seja MYUSERFB, o tipo correto a ser selecionado é $USERFB_MYUSERFB.





Finalizado! Seu USERFB já está inserido no diagrama e pronto para funcionar!
