CALL Bloco Funcional de chamada de arquivo ladder |

|
|
CALL Bloco Funcional de chamada de arquivo ladder |
|
Bloco que efetua chamada de ladder a partir do arquivo informado.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
FILENAME# |
STRING |
Nome do arquivo ladder (POU) entre aspas simples |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
VAR |
CALL_INST_0 |
CALL |
Instância de acesso à estrutura do bloco |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, carrega e executa a rotina Ladder no arquivo indicado na variável de entrada, e atualiza os valores das saídas após finalizada a rotina.
Quando EN possui valor FALSE, as saídas permanecem inalteradas.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação
Compatibilidade
Equipamento |
Versão |
PLC300 |
4.03 ou superior |

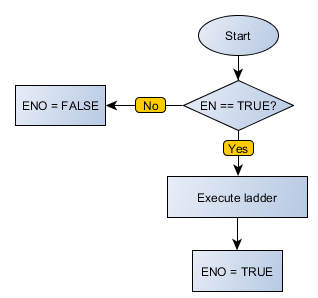

Fluxograma do Bloco
Exemplo em Ladder

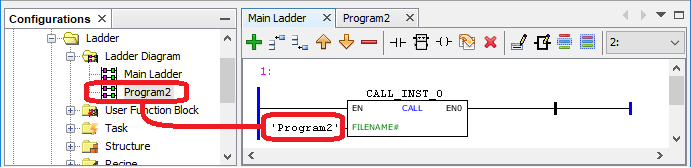

No exemplo abaixo, o POU 'Program2' será executado através do 'Main Ladder'.
Exemplo em ST
O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.
VAR CALL_INST_0 : FB_CALL; END_VAR
CALL_INST_0(FILENAME:='Program2');
|
|---|
