Bloco que copia um array a partir de uma determinada posição para outro array ou para ele mesmo.

Representação Ladder

ARRAY_COPY_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	VAR_SRC	Array: BYTE USINT SINT WORD UINT INT DWORD UDINT DINT REAL	Array de entrada
	POS_SRC	BYTE USINT WORD UINT	Posição do array de entrada a partir da qual a cópia será efetuada
	POS_DST	BYTE USINT WORD UINT	Posição do array de saída a partir da qual ele será substituído
	LEN	BYTE USINT WORD UINT	Quantidade de posições do array que serão copiados
VAR_OUTPUT	ENO	BOOL	Fim de operação
	Result	Array: BYTE USINT SINT WORD UINT INT DWORD UDINT DINT REAL	Array de saída

Funcionamento

Este bloco, quando tem um valor TRUE em EN, copia LEN valores a partir da posição POS_SRC do array de entrada (VAR_SRC) para a posição POS_DST do array de destino (Result).

Observações:

- As variáveis de entrada POS_SRC, POS_DST e LEN aceitam apenas números inteiros positivos. Caso um valor negativo seja atribuído a alguma delas, o valor zero será considerado.

- O Array de entrada poderá ser repetido na saída sem a preocupação de que dados sejam sobrescritos.

- Caso a quantidade de dados a ser copiada definida por LEN ultrapasse a última posição do array de entrada, serão copiados apenas os dados válidos até a última posição desta, evitando que algum lixo seja atribuído ao array de saída.

- Caso a quantidade de dados a ser copiada definida por LEN ultrapasse a última posição do array de saída, apenas os dados necessários para completar o mesmo serão copiados, evitando que a memória subsequente receba valores indesejados.

- O bloco não será executado caso LEN possua um valor maior do que o tamanho do array de entrada.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN, após finalizada a operação, caso não ocorra nenhum erro no bloco. Senão ENO recebe zero.

NOTA!

•	É importante atentar que tanto a variável LEN quanto a POS_SRC possuam valores que não excedam a faixa de posições do array de entrada (VAR_SRC). O mesmo deve ser verificado para a variável POS_DST em relação ao array de saída Result.

•	Consulte como criar os arrays em:Ladder > Editor > Variáveis > Editando na Rung

Fluxograma do Bloco

Exemplo em Ladder

ARRAY_COPY_example01

ARRAY_COPY_example02

ARRAY_COPY_example03

ARRAY_COPY_example04

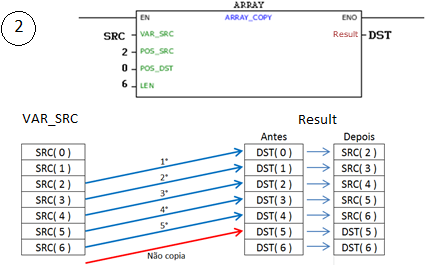

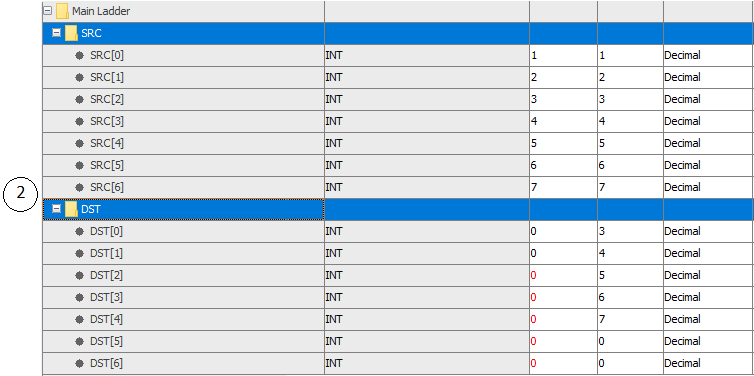

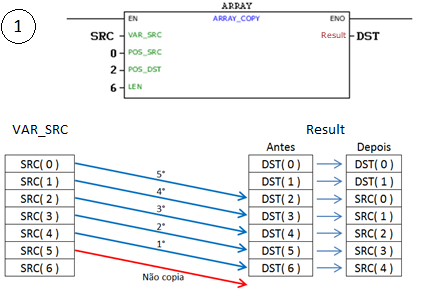

Os dois exemplos acima copiam os dados do array SRC para o array DST, conforme as posições de origem (POS_SRC), destino (POS_DST) e o tamanho a ser copiado (LEN).

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

SRC : ARRAY[0..5] OF INT := [1, 2, 3, 4, 5, 6];

DST : ARRAY[0..5] OF INT;

END_VAR

DST := FB_ARRAYCOPY(SRC, 0, 2, 6);
