Bloco lógico que executa uma operação de negado booleano em uma variável, armazenando o resultado em outra.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável de referência para a operação
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor booleano negado da variável de entrada Value.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

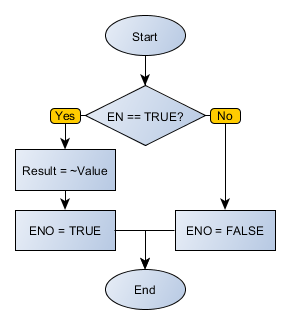

Fluxograma do Bloco

NOT_flowchart

Exemplo em Ladder

NOT_example

O exemplo acima realiza a operação negado booleano em AUX, armazenando o resultado em AUX2.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

AUX : BYTE := 2#0011_1011;

AUX2 : BYTE;

END_VAR

AUX2 := FB_NOT(

EN:=DI1,

Value:=AUX,

ENO=>DO1);
