Bloco lógico que executa uma operação de "e" booleano entre duas variáveis, armazenando o resultado em uma terceira.

Representação Ladder

AND_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value1	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável para a operação
	Value2	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável para a operação
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BYTE USINT SINT WORD UINT INT DWORD UDINT DINT	Variável que armazena o resultado da operação

Funcionamento

Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o valor da operação booleana "e" das variáveis de entrada Value1 e Value2.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

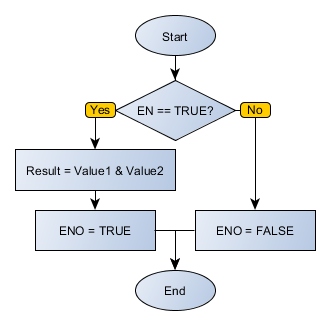

Fluxograma do Bloco

AND_flowchart

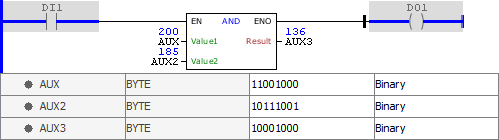

Exemplo em Ladder

AND_example

O exemplo acima realiza a operação e booleano entre AUX e AUX2, armazenando o resultado em AUX3.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

AUX : BYTE := 2#1100_1010;

AUX2 : BYTE := 2#1011_1001;

AUX3 : BYTE;

END_VAR

AUX3 := FB_AND(

EN:=DI1,

Value1:=AUX,

Value2:=AUX2,

ENO=>DO1);
