Equipamentos (Dispositivos) > RUW100 > Ladder > Conversion > BYTE > LREAL_TO

Bloco que realiza a conversão de um valor LREAL para um valor BYTE.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	LREAL	Valor em LREAL
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BYTE USINT SINT	Valor em BYTE

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como LREAL e realiza a conversão para BYTE, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

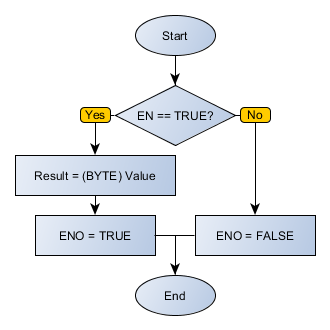

Fluxograma do Bloco

LREAL_TO_BYTE_flowchart

Exemplo em Ladder

lreal_to_byte_example01

Os exemplos acima realizam a conversão da variável VALUE, em LREAL, para um valor BYTE, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : LREAL := 1.9;

RESULT : SINT;

END_VAR

RESULT := FB_LREAL_TO_BYTE(VALUE);
