Equipamentos (Dispositivos) > RUW100 > Ladder > Conversion > BYTE > DWORD_TO

Bloco que realiza a conversão de uma variável de 32 bits (DWORD) em quatro variáveis de 8 bits (4 BYTES).

Representação Ladder

DWORD_TO_BYTES_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	DWORD UDINT DINT	Valor em DWORD
VAR_OUTPUT	ENO	BOOL	Fim de operação
	Result1	BYTE USINT SINT	Valor em BYTE (menos significativo)
	Result2	BYTE USINT SINT	Valor em BYTE
	Result3	BYTE USINT SINT	Valor em BYTE
	Result4	BYTE USINT SINT	Valor em BYTE (mais significativo)

Funcionamento

Este bloco, quando tem um valor TRUE em EN, separa a variável de entrada de 32 bits (DWORD) em 4 variáveis de saída de 8 bits (BYTE), transferindo o resultado para Result1 (menos significativo) até Result4 (mais significativo).

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

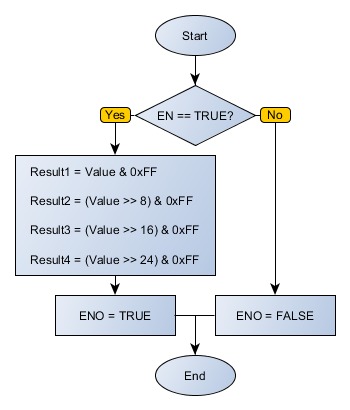

Fluxograma do Bloco

DWORD_TO_BYTES_flowchart

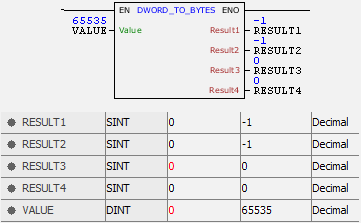

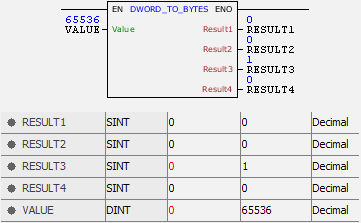

Exemplo em Ladder

DWORD_TO_BYTES_example01

DWORD_TO_BYTES_example02

Os exemplos acima convertem uma variável do tipo DWORD (32 bits) em quatro variáveis do tipo BYTE (8 bits).

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : DINT := 65536;

RESULT1 : SINT;

RESULT2 : SINT;

RESULT3 : SINT;

RESULT4 : SINT;

END_VAR

DO1 := FB_DWORD_TO_BYTES(

EN:=DI1,

Value:=VALUE,

Result1=>RESULT1,

Result2=>RESULT2,

Result3=>RESULT3,

Result4=>RESULT4);
