Equipamentos (Dispositivos) > CFW300-2 > Ladder > Data Transfer

Bloco que realiza o armazenamento direto de dados provenientes de uma fonte em um destino.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	SRC (*)	BYTE USINT SINT WORD UINT INT DWORD DINT DINT REAL	Fonte de dados
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	DST (*)	BYTE USINT SINT WORD UINT INT DWORD DINT DINT REAL	Destino de dados

Funcionamento

Este bloco, quando tem um valor TRUE em EN, armazena o conteúdo de SRC em DST.

NOTA!

SRC e DST devem possuir tipos de dados de mesmo tamanho.

* O valor inserido em SRC não pode ter tamanho diferente da variável definida em DST, isso causa erro de compilação. Neste caso, é necessário definir o tipo antes do valor. Exemplo: INT#25.

Quando EN possui valor FALSE, DST permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

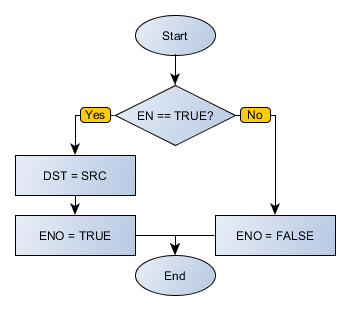

Fluxograma do Bloco

STORE_flowchart

Exemplo em Ladder

STORE_example01

O exemplo acima armazena o valor da variável SRC em DST. O bloco finaliza com sucesso e a saída ENO é ativada.

STORE_example02

O exemplo acima armazena o valor da variável SRC em DST. O bloco finaliza com sucesso e a saída ENO é ativada. Observe que o padrão binário é mantido entre variáveis de tipos diferentes.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

SRC : SINT := 52;

DST : BYTE;

END_VAR

DST := FB_STORE(EN:=DI1, SRC:=SRC, ENO=>DO1);
