Bloco que realiza a conversão de um valor DWORD para um valor BOOL.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	DWORD UDINT DINT	Valor em DWORD
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BOOL	Valor em BOOL

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como DWORD e realiza a conversão para BOOL, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

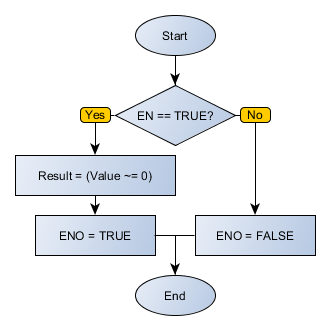

Fluxograma do Bloco

DWORD_TO_BOOL_flowchart

Exemplo em Ladder

DWORD_TO_BOOL_example01

DWORD_TO_BOOL_example02

DWORD_TO_BOOL_example03

Os exemplos acima realizam a conversão da variável VALUE, em DWORD, para um valor BOOL, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : DINT := 234;

RESULT : BOOL;

END_VAR

RESULT := FB_DWORD_TO_BOOL(EN:=DI1, Value:=VALUE, ENO=>DO1);
