Equipamentos (Dispositivos) > CFW300-2 > Ladder > Conversion > BOOL > BYTE_TO

Bloco que realiza a conversão de um valor BYTE para um valor BOOL.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	BYTE USINT SINT	Valor em BYTE
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	BOOL	Valor em BOOL

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como BYTE e realiza a conversão para BOOL, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

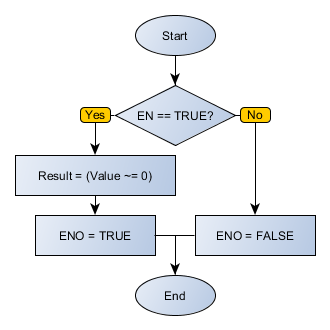

Fluxograma do Bloco

BYTE_TO_BOOL_flowchart

Exemplo em Ladder

BYTE_TO_BOOL_example01

BYTE_TO_BOOL_example02

BYTE_TO_BOOL_example03

Os exemplos acima realizam a conversão da variável VALUE, em BYTE, para um valor BOOL, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : SINT := 100;

RESULT : BOOL;

END_VAR

RESULT := FB_BYTE_TO_BOOL(EN:=DI1, Value:=VALUE, ENO=>DO1);
