INTIME Ativação em Horário |

|
|
INTIME Ativação em Horário |
|
Bloco que realiza uma habilitação programada para um horário baseado em RTC (Real Time Clock).
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
TIMEON_HOUR |
WORD UINT |
Hora de habilitação |
|
TIMEON_MINUTE |
WORD UINT |
Minutos de habilitação |
|
TIMEON_SECOND |
WORD UINT |
Segundo de habilitação |
|
TIMEOFF_HOUR |
WORD UINT |
Hora de desabilitação |
|
TIMEOFF_MINUTE |
WORD UINT |
Minutos de desabilitação |
|
TIMEOFF_SECOND |
WORD UINT |
Segundo de desabilitação |
|
Q_OPTION# |
BYTE |
Funcionamento da saída |
|
VAR_OUTPUT |
Q |
BOOL |
Saída do bloco |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, possui dois modos de operação. Se Q_OPTION# for Normal, Q é habilitada quando a hora do relógio interno for igual à definida pelos parâmetros TIMEON e desabilitada quando a hora do relógio interno for igual à definida pelos parâmetros TIMEOFF. Se Q_OPTION# for Inverted, Q é desabilitada quando a hora do relógio interno for igual à definida pelos parâmetros TIMEON e habilitada quando a hora do relógio interno for igual à definida pelos parâmetros TIMEOFF.
Quando EN possui valor FALSE, Q permanece FALSE.

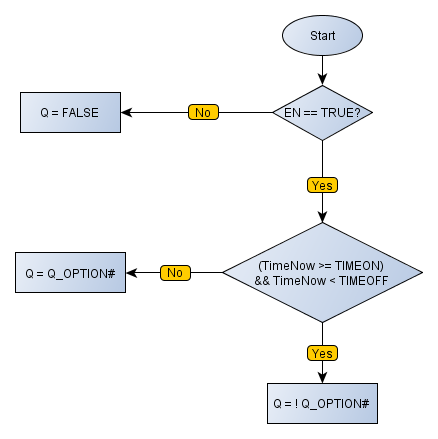

Fluxograma do Bloco
Exemplo

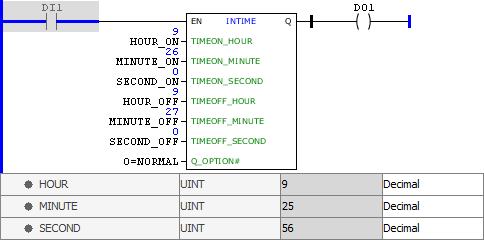

No exemplo acima, o bloco INTIME está habilitado, a entrada Q_OPTION# está habilitada para operação NORMAL e o horário atual do relógio interno do equipamento é inferior ao cadastrado nas entradas de habilitação do bloco (HOUR_ON, MINUTE_ON e SECOND_ON). Dessa forma, a saída Q é desabilitada.

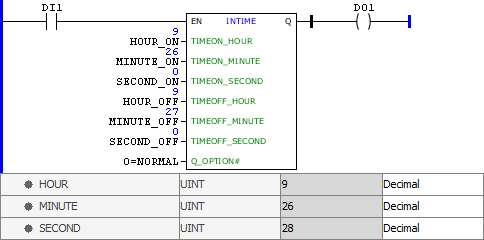

No exemplo acima, o bloco INTIME está habilitado, a entrada Q_OPTION# está habilitada para operação NORMAL e o horário atual do relógio interno do equipamento é igual ao cadastrado nas entradas de habilitação do bloco (HOUR_ON, MINUTE_ON e SECOND_ON). Dessa forma, a saída Q é habilitada.
No exemplo acima, o bloco INTIME está desabilitado. Dessa forma, independente das entradas, a saída Q é desabilitada.

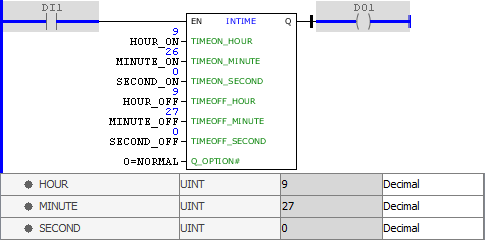

No exemplo acima, o bloco INTIME está habilitado, a entrada Q_OPTION# está habilitada para operação NORMAL e o horário atual do relógio interno do equipamento é igual ao cadastrado nas entradas de desabilitação do bloco (HOUR_OFF, MINUTE_OFF e SECOND_OFF). Dessa forma, a saída Q é habilitada.

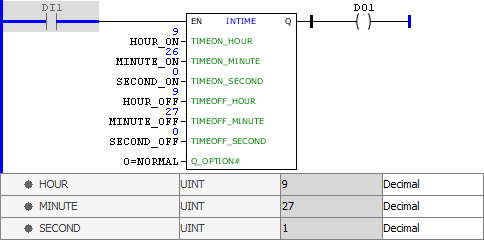

No exemplo acima, o bloco INTIME está habilitado, a entrada Q_OPTION# está habilitada para operação NORMAL e o horário atual do relógio interno do equipamento é superior ao cadastrado nas entradas de desabilitação do bloco (HOUR_OFF, MINUTE_OFF e SECOND_OFF). Dessa forma, a saída Q é desabilitada.
