Bloco que cria 16 novas variáveis BOOL a partir da decomposição de uma variável WORD.

Representação Ladder

DEMUX_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Word	WORD UINT INT	Variável de entrada de 16 bits
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Bit0 – Bit15	BOOL	Bit da posição correspondente de Word

Funcionamento

Este bloco, quando tem um valor TRUE em EN, decompõe a variável de entrada Word em 16 valores booleanos armazenados nas variáveis Bit0 a Bit15. O Bit0 corresponde ao LSB (bit menos significativo) e Bit15 corresponde ao MSB (bit mais significativo).

Quando EN possui valor FALSE, as variáveis de saída permanecem inalteradas.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

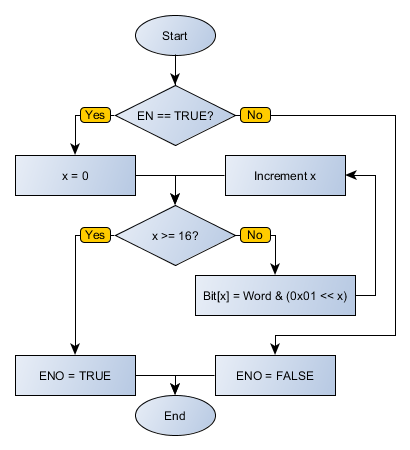

Fluxograma do Bloco

DEMUX_flowchart

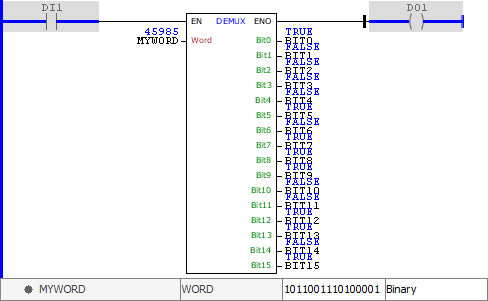

Exemplo

DEMUX_example01

O exemplo acima decompõe o valor de MYWORD em valores booleanos, sendo estes armazenados nas variáveis de saída BIT0 a BIT15. O bloco finaliza com sucesso e a saída ENO é ativada.
