Configuração
Abaixo segue a lista dos passos necessários para criação de uma configuração de Trend.
- Criação de um novo arquivo Trend.

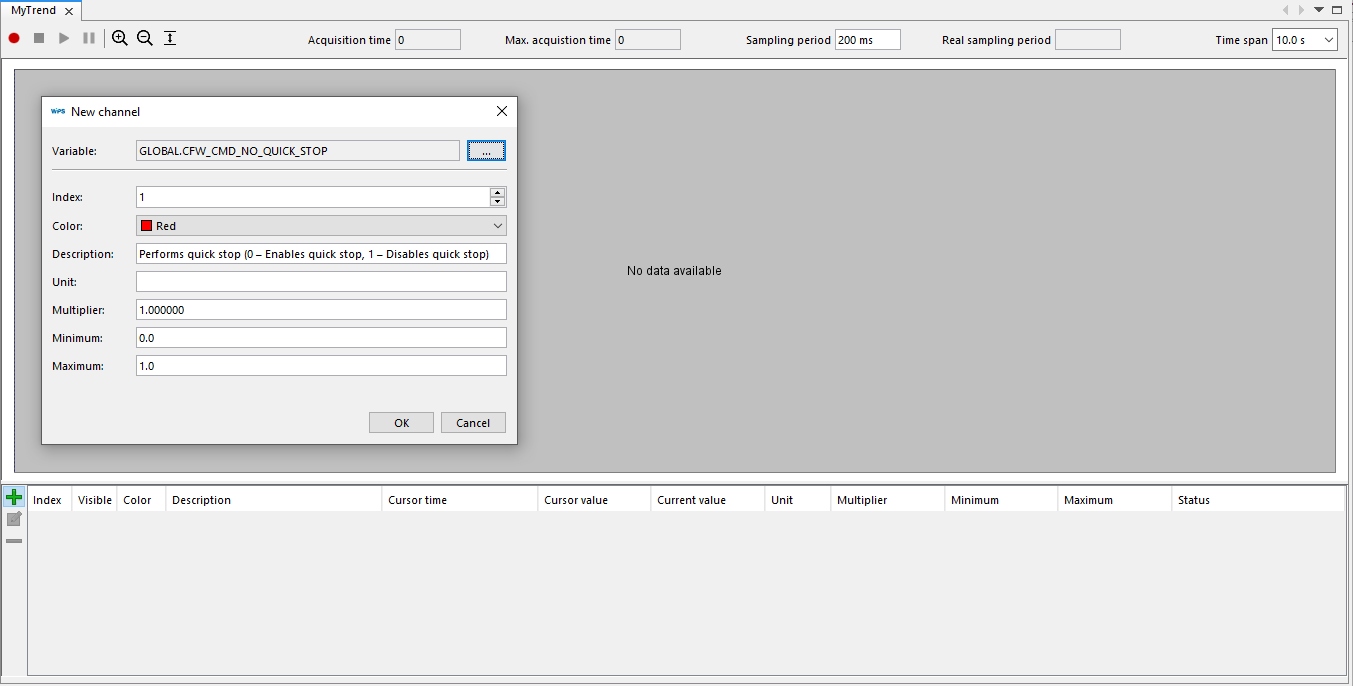

- Adição e configuração dos canais no botão
no canto inferior esquerdo.

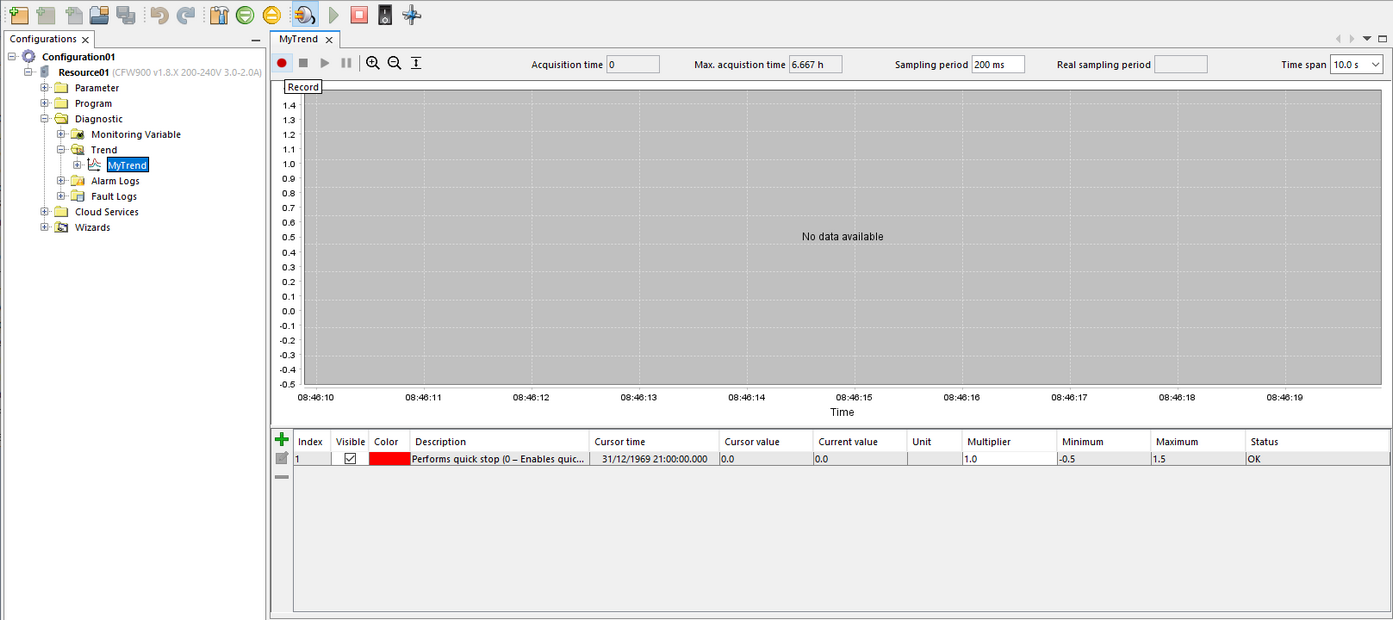

- Após adicionar o canal, clicar em Conectar Dispositivo
para que o Trend possa adquirir dados.

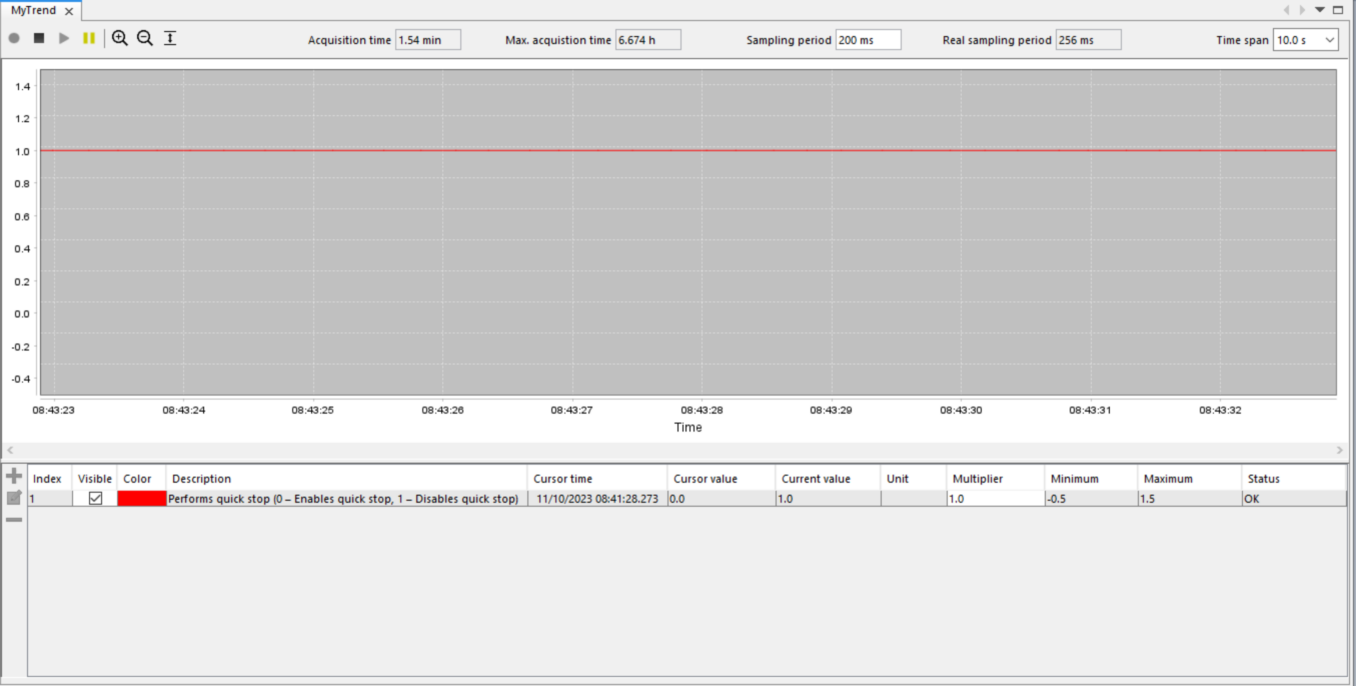

- Para fazer aquisições, clique no botão Gravar como indicado a seguir:
- Enquanto está adquirindo, é possível acionar os comandos indicados nas situações "A" e "B" abaixo:
- A: Para interromper a aquisição de dados, pressione o botão Parar. Em seguida, pressione o botão para Salvar os dados lidos no recurso.
- B: Para pausar a apresentação de dados que estão sendo adquiridos, pressione o botão Pausar. Em seguida, pressione o botão verde para retomar a apresentação dos dados que estão sendo adquiridos. Também é possível interromper a aquisição (como apresentado no item "A").
- Após concluída a aquisição, é possível armazenar as formas de onda através do botão Salvar Tudo
:

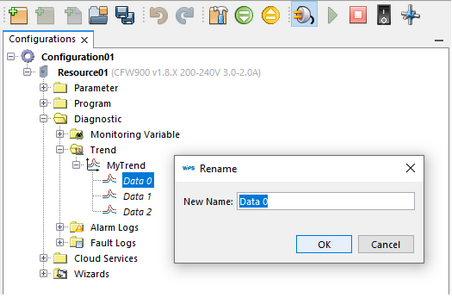

- É possível renomear os arquivos:
"note": Considerando o exemplo acima, se houver alterações no arquivo Trend, como excluir ou adicionar canais, podem afetar os dados salvos (arquivos Data 0, Data 1 e Data 2).
