Visão Geral
O log de eventos é um conjunto valores de variáveis que são armazenados, com data e hora, no SD card do equipamento, no formato csv (comma separated value). Estes valores são gravados após a ocorrência de eventos que podem ser dos tipos: time, change of state ou trigger. Para cada arquivo de log de eventos é configurado o intervalo de gravação do arquivo e é associada uma variável booleana responsável por habilitar ou desabilitar o log através do programa.
Para cada arquivo de configuração de log pode ser associado um texto que será apresentado juntamente com as variáveis assim que o upload do log de eventos for realizado (Ver seção configuração do campo texto).
No menu de opções do log de eventos é possível realizar as seguintes ações:

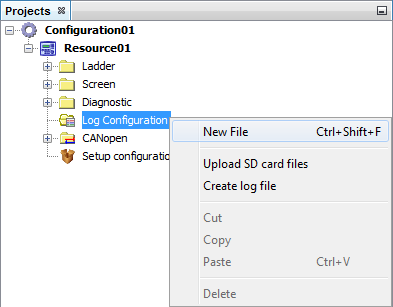

| • | Adicionar um novo log de eventos: para adicionar um novo log de eventos é preciso selecionar a opção Novo arquivo da pasta Configuração de Log. Para mais informações de como configurar o log de eventos ver seção Configuração do log de eventos. |
| • | Upload arquivos SD card: após o download dos arquivos de log de eventos configurados para o equipamento, é possível fazer o upload destes arquivos para visualizar os eventos ocorridos. Mais detalhes ver seção Upload arquivos SD card. |
| • | Criar arquivo de log: esta funcionalidade permite que o usuário crie um arquivo de log dentro de um período definido com os arquivos de log carregados no projeto. Mais detalhes ver seção Criação arquivos de log. |
Configuração de Log de Eventos
Na janela de configuração de log de eventos são configurados: o intervalo de gravação do arquivo de log de eventos, o tipo do log de eventos, a variável booleana que habilita o log eventos e o texto a ser exibido no log de eventos.
| • | Intervalo do arquivo: No campo intervalo do arquivo é configurado o tempo de duração da gravação dos dados em um único arquivo. As opções deste campo são as seguintes: |
| o | Único: Os dados serão gravados em um único arquivo. |
| o | Diário: Os dados são gravados em um arquivo por dia. A gravação de um novo arquivo é iniciada sempre que ocorrer a mudança do dia no relógio do equipamento. O arquivo é gravado com um sufixo contendo o dia, mês e ano em que iniciou sua gravação. |
| o | Mensal: Os dados são gravados em um arquivo por mês. A gravação de um novo arquivo é iniciada sempre que ocorrer a mudança do mês no relógio do equipamento. O arquivo é gravado com um sufixo contendo o mês e o ano em que iniciou sua gravação. |
| o | Anual: Os dados são gravados em um arquivo por ano. A gravação de um novo arquivo é iniciada sempre que ocorrer a mudança do ano no relógio do equipamento. O arquivo é gravado com um sufixo contendo o ano em que iniciou sua gravação. |
Tipos de Log de Eventos
Os log de eventos podem ser dos tipos time, change of state e trigger.

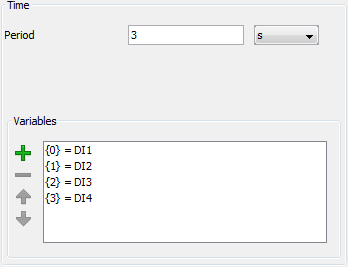

| • | Time |
O log de eventos é gravado em intervalos de tempo definidos no campo Período. O valor configurado no campo Período tem que ser um valor inteiro maior que 0 e menor que 4294967295 s. A unidade de tempo pode ser selecionada entre segundos, minutos ou horas.
No campo Variáveis são selecionadas as variáveis que serão amostradas no período configurado.

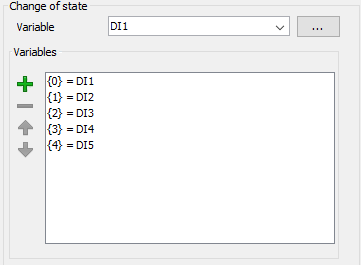

| • | Change of State |
O log de eventos é gravado após a mudança do valor da variável selecionada. Apenas o valor da variável selecionada é gravado no log de eventos.
No campo Variáveis são selecionadas as variáveis que serão amostradas na mudança de valor.
|
NOTA! A lista de variáveis só é possível em versões de firmware superiores à 3.30. Para estas versões, a variável que dispara o log de eventos não é escrita no log de eventos, a menos que a variável esteja adicionada à lista. |

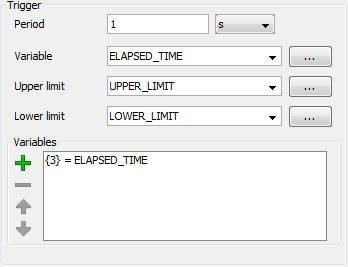

| • | Trigger |
Assim como no evento Time, o log de eventos é gravado em intervalos de tempo definidos no campo Período, mas somente quando o valor da variável configurada no campo Trigger estiver dentro dos limites selecionados nas variáveis dos campos Limite superior e Limite inferior. O valor configurado no campo Período tem que ser um valor inteiro maior que 0 e menor que 4294967295 s. A unidade de tempo pode ser selecionada entre segundos, minutos ou horas.
No campo Variáveis são selecionadas as variáveis que serão amostradas no período configurado.
Configuração do Campo Texto
No campo Texto é possível adicionar um texto, para ser apresentado juntamente com as variáveis. Este texto será adicionado assim que o arquivo de log de eventos for carregado (através do upload de arquivos de log) para o WPS.
Para que os valores das variáveis possam ser inseridos em qualquer posição do texto, são adicionados marcadores no texto que serão substituídos pelas variáveis.
Conforme o tipo de log de eventos selecionado, os marcadores devem ser adicionados da seguinte forma:

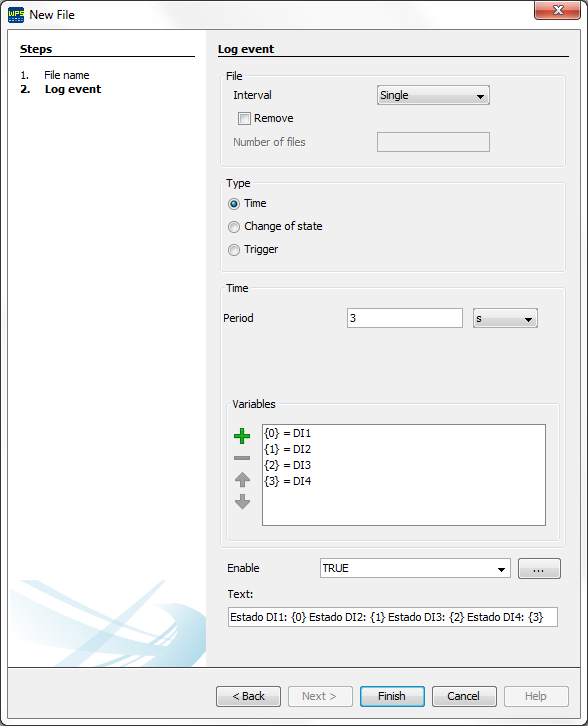

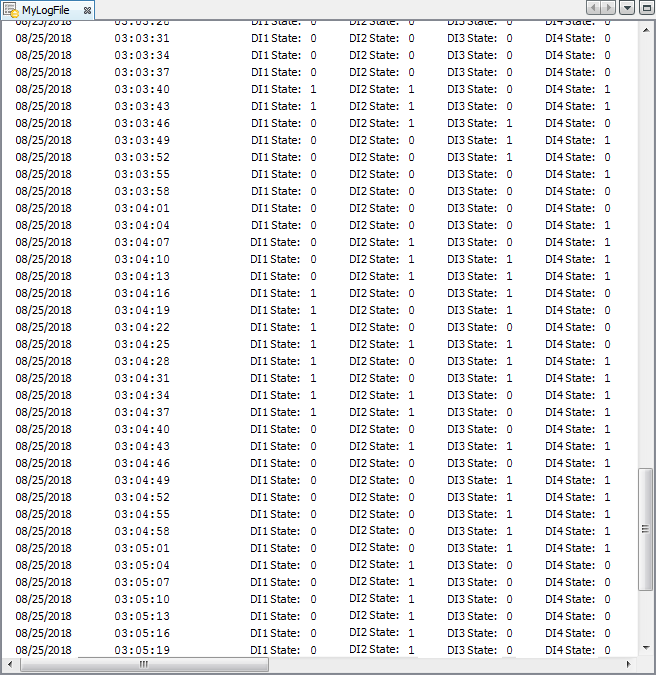

| • | Time: a primeira variável da lista é representada pelo marcador {0}, a segunda pelo marcador {1} e assim sucessivamente. |
| • | Change of state: a única variável selecionada será representada pelo marcador {0}. |
| • | Trigger: a variável Trigger é representada pelo marcador {0}, Limite superior pelo marcador {1}, Limite inferior pelo marcador {2}, a primeira variável da lista pelo marcador {3}, a segunda pelo marcador {4} e assim sucessivamente. Como exemplo segue abaixo a configuração de um log de eventos do tipo Trigger e seu arquivo de log. |
Upload de Arquivos de Log
Existem duas formas de realizar o upload dos arquivos de log: upload de todos os arquivos do projeto ou upload dos arquivos individualmente.

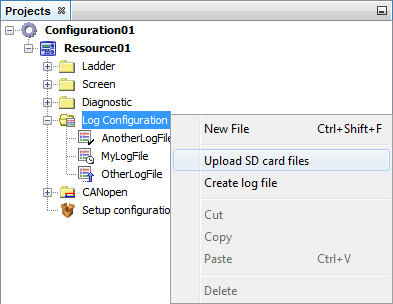

Para realizar o upload de todos os arquivos de log configurados no projeto, é preciso selecionar a pasta Log de evento com o botão direito e selecionar a opção Upload arquivos SD card.

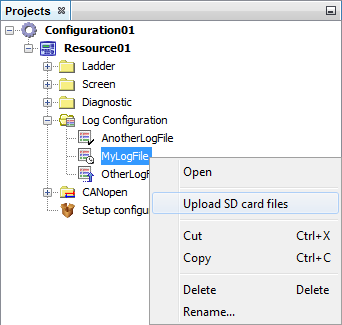

Para realizar o upload dos arquivos assiciados a apenas um arquivo de configuração de log de eventos é preciso clicar com o botão direito no arquivo de configuração do log de eventos e selecionar a opção Upload arquivos SD card.
|
ATENÇÃO! Ao fazer o upload de arquivos os arquivos anteriores serão sobrescritos. |
Criação de Arquivos de Log

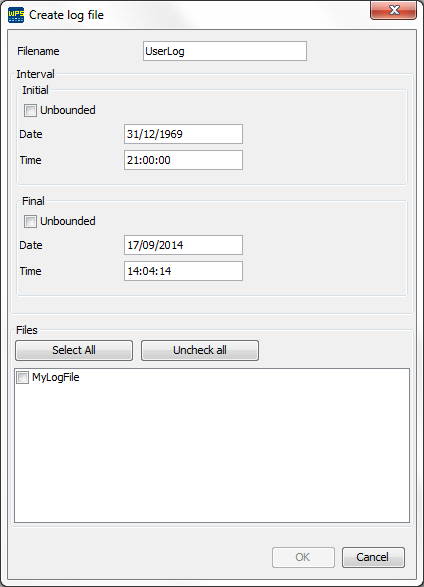

Através da ferramenta de criação de arquivos de log é possível criar novos arquivos de log de eventos utilizando os arquivos de log previamente carregados no projeto. Com isso é possível definir o intervalo inicial e final do log e quais os arquivos de log que devem ser utilizados. Para iniciar a criação de um novo arquivo de log, é preciso clicar com o botão direito do mouse na pasta Log de evento e selecionar a opção Criar arquivo de log. As opções para configuração do novo arquivo são as seguintes:
| • | Nome do arquivo: Nome que será utilizado no arquivo de log criado. Caso o nome já exista, os dados serão sobrescritos. |
| • | Intervalo inicial: Determina o dia e hora inicial dos logs do arquivo. Caso a opção Ilimitado seja selecionada, não haverá um valor mínimo para a data. |
| • | Intervalo final: Determina o dia e hora final dos logs do arquivo. Caso a opção Ilimitado seja selecionada, não haverá um valor máximo para a data. |
| • | Arquivos: Seleciona os arquivos de log que serão utilizados para gerar o novo arquivo de log. |
