Caminho:  Início Rápido > Novo Recurso - Equipamento Online

No exemplo a seguir, vamos criar um novo recurso com CFW300. As janelas poderão ser diferentes se forem configurados outros equipamentos.





CFW300





1) Botão/Item de Menu Novo Recurso



No menu Arquivo, clique em Novo Recurso.





Você também pode utilizar o atalho do teclado (Ctrl+Shift+R) ou o botão Novo Recurso da Barra de Ferramentas:





2) Janela Nova Configuração



Aparecerá uma janela para inserção do nome da configuração e do primeiro recurso a ser criado. Insira os nomes nos respectivos campos e clique em Próximo.







3) Configuração da Comunicação



A próxima janela define as opções de comunicação com o equipamento.







4) Seleção das Opções de Comunicação



Escolha as opções corretas de comunicação.



Se você selecionar um equipamento, a configuração padrão de comunicação do equipamento será carregada na janela.



No entanto verifique se a configuração da janela é igual ao do equipamento. Se não for, atualize esta janela de acordo com a configuração do equipamento.

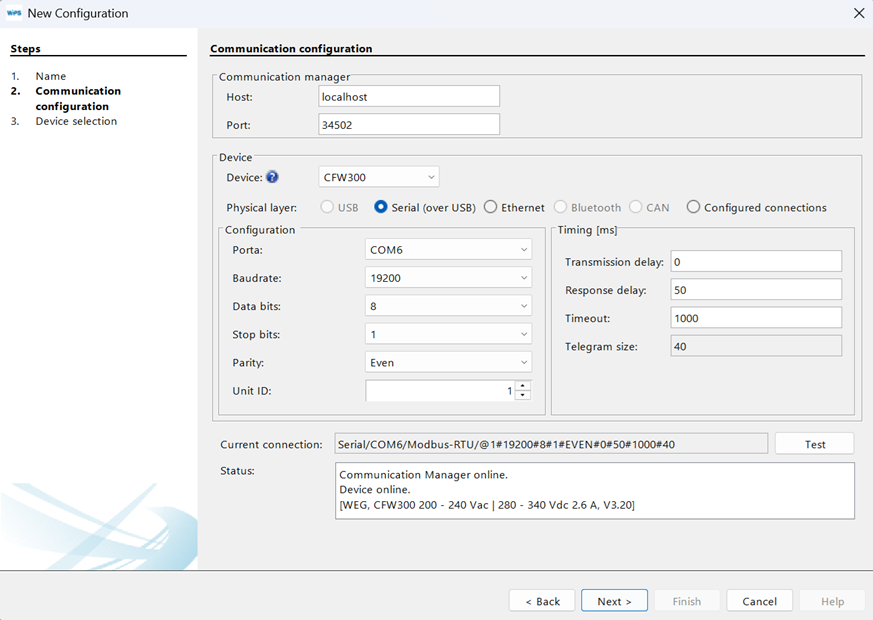

5) Testando a Comunicação



Você pode verificar se a comunicação está correta clicando no botão Testar desta janela.



O campo estado é atualizado. O equipamento conectado aparece no campo estado.





Em seguida clique Próximo.





6) Seleção do Equipamento



A janela apresenta o equipamento que está associado ao recurso criado.







Para ir para a próxima etapa, clique Próximo.





7) Importar do WLP



Uma nova janela aparece onde é possível importar um projeto Ladder do CFW100 desenvolvido no WLP (WEG Ladder Programmer).







Clique Finalizar para concluir o assistente.





8) Árvore de Configurações



Ao fim destes passos, a árvore com as configurações deve estar parecida com a da imagem a seguir.







9) Propriedades do Recurso



As configurações realizadas no setup podem ser alteradas posteriormente em propriedades do recurso.
