Cabos USB

 Previous pageReturn to chapter overviewNext page

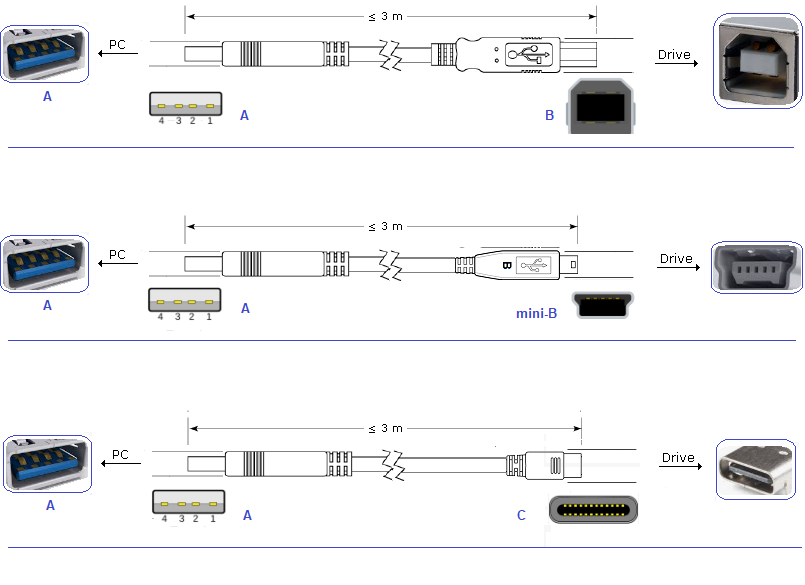

A figura abaixo apresenta o detalhamento do cabo para a conexão USB ponto-a-ponto.



Figura 1 - Cabos USB

Figura 1 - Cabos USB

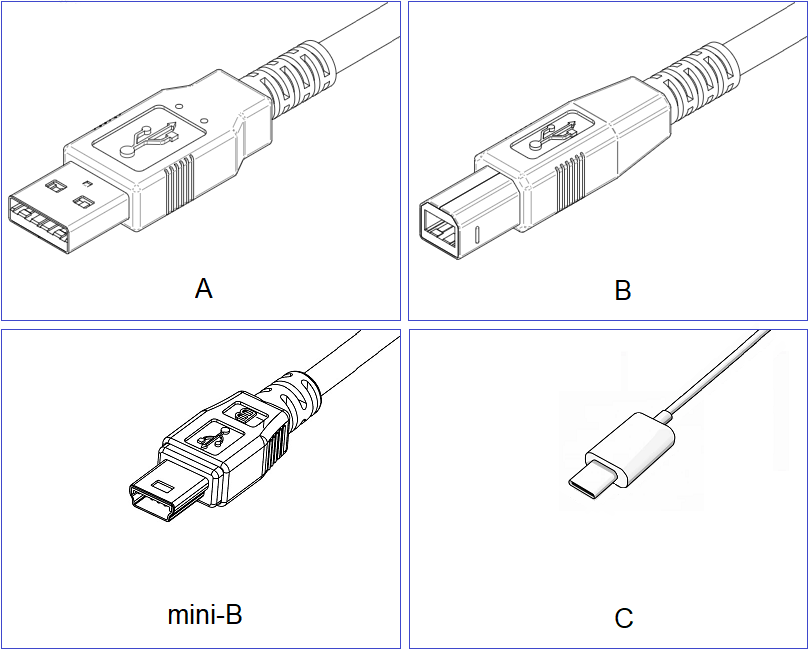

A figura abaixo apresenta os conectores.

Figura 2 - Conectores USB

Figura 2 - Conectores USB





A = Conector Tipo A

B = Conector Tipo B

mini-B = Conector Tipo Mini-B

C = Conector Tipo C



Tamanho máximo do cabo: 3 metros.



wpscommunicationsupport_common_fig_note

NOTA!

Utilize sempre cabo de interconexão USB blindado padrão (Standard Host/Device Shielded USB Cable). Cabos sem blindagem podem provocar erros de comunicação.



wpscommunicationsupport_common_fig_note

NOTA!

A conexão USB é isolada galvânicamente da rede elétrica de alimentação e de outras tensões elevadas internas ao drive. A conexão USB, porém, não é isolada do terra de proteção (PE). Usar laptop isolado para ligação ao conector USB ou desktop com conexão ao mesmo terra de proteção (PE) do drive.
