Bloco que realiza a conversão de um valor STRING para um valor DWORD.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	STR	STRING	Valor em STRING
VAR_OUTPUT	DONE	BOOL	Fim de operação
VAR_OUTPUT	OUT	DWORD UDINT DINT	Valor em DWORD

Funcionamento

Este bloco, quando tem um valor TRUE em EN, lê o valor de STR como STRING caractere a caractere, realizando a conversão para REAL e armazenando em OUT. Caso o primeiro caractere não seja matematicamente válido, a saída OUT recebe zero. Caso haja caracteres válidos, esses caracteres serão convertidos até o fim da STRING, ou até encontrar um caractere não válido.

NOTA!

Caso o número representado na STRING seja superior ao máximo suportado por uma DWORD, o valor de Result satura neste valor máximo.

Quando EN possui valor FALSE, OUT permanece inalterado e DONE permanece FALSE.

O valor de DONE repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

Compatibilidade

Equipamento	Versão
PLC300	2.10 ou superior

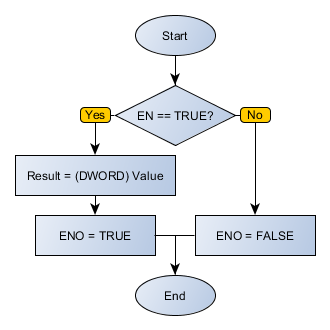

Fluxograma do Bloco

STRING_TO_DWORD_flowchart

Exemplo em Ladder

Os exemplos a seguir exibem diversas conversões de STRING em valores do tipo DWORD. Todas as conversões habilitam a saída DONE ao fim da operação.

STRING_TO_DWORD_example01

A conversão acima foi realizada com sucesso.

STRING_TO_DWORD_example02

A conversão acima foi realizada com sucesso. O traço é um caractere matemático válido.

STRING_TO_DWORD_example03

A conversão acima foi realizada com sucesso. O ponto decimal não é matematicamente válido para decimais e encerra a conversão, truncando o resultado ao que já havia sido convertido.

STRING_TO_DWORD_example04

A conversão acima não foi realizada com sucesso. O primeiro caractere não foi identificado como matematicamente válido, e a saída foi zerada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

STR : STRING := 'A290';

OUT : DINT;

END_VAR

OUT := FB_STRING_TO_DWORD(EN:=DI1, STR:=STR, DONE=>DO1);
