Equipamentos (Dispositivos) > PLC200 > Programa > Communication Network > Modbus TCP > MBTCP

Bloco que executa uma leitura de até 64 registradores de 16 bits (via Read Holding Registers ou Read Input Registers) de um servidor em rede Modbus TCP.

Representação Ladder

MBTCP_READREGISTER_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	Execute	BOOL	Habilitação do bloco
	ServerAddress	DWORD	Endereço IP do servidor (Ex: 192.168.0.1)
	ServerPort	WORD	Porta Modbus TCP do servidor (Padrão: 502)
	UnitID	BYTE	UnitID do servidor (Padrão: 255)
	Function#	BYTE	Código da função de leitura
	InitialDataAddress	WORD	Endereço do registrador inicial a ser lido
	NumberOfData	BYTE	Número de registradores a serem lidos (1 a 64)
	Timeout#	WORD	Tempo máximo de espera pela resposta do servidor [ms]
	Offset#	BOOL	Indicação de offset em InitialDataAddress, ou seja, necessidade de subtrair 1 deste número
VAR_OUTPUT	Done	BOOL	Habilitação de saída
	Active	BOOL	Sinalizador de aguardo de resposta
	Busy	BOOL	Sinalizador de que a conexão está ocupada com outra requisição
	Error	BOOL	Sinalizador de erro na execução
	ErrorID	BYTE	Identificador do erro ocorrido
	Value	BYTE SINT USINT WORD UINT INT DWORD UDINT DINT REAL	Variável que armazena os dados recebidos
VAR	MBTCP_READREGISTER_INST_0	MBTCP_READREGISTER	Instância de acesso à estrutura do bloco

Funcionamento

Este bloco, quando detecta uma borda de subida em Execute, verifica se o servidor Modbus TCP no endereço especificado em ServerAddress está livre para envio de dados (variável Busy em nível FALSE). Caso esteja, envia a requisição de leitura de um número de registradores indicado por NumberOfData no endereço InitialDataAddress utilizando a função escolhida em Function# e seta a saída Active, resetando-a ao receber a resposta do servidor. Os dados recebidos são armazenados na variável Value. Caso o servidor não esteja livre, o bloco aguarda Busy ir para nível FALSE para reenviar a solicitação.

NOTA!

Caso Execute vá para nível FALSE e Busy ainda esteja em nível TRUE, a requisição é cancelada.

NOTA!

Value é um array de número de bits a NumberOfData multiplicado por 16. Ou seja, caso NumberOfData seja 16, Value pode ser um array de 32 posições BYTE, 16 posições WORD ou 8 posições DWORD. É importante verificar esta compatibilidade para não gerar erros no bloco.

Quando Execute possui valor FALSE, Done permanece FALSE. A saída Done só é ativada quando o bloco termina a execução com sucesso, permanecendo em nível TRUE até que Execute receba FALSE.

Caso haja algum erro na execução, a saída Error é ativada e ErrorID exibe o código do erro segundo a tabela abaixo.

Código	Descrição
0	Executado com sucesso
1	Algum dado de entrada inválido
2	Cliente não habilitado
4	Timeout na resposta do servidor
5	Servidor retornou erro
6	Falha ao conectar com o servidor
7	Conexão TCP/IP terminada prematuramente

Compatibilidade

Equipamento	Versão
PLC300	1.30 ou superior

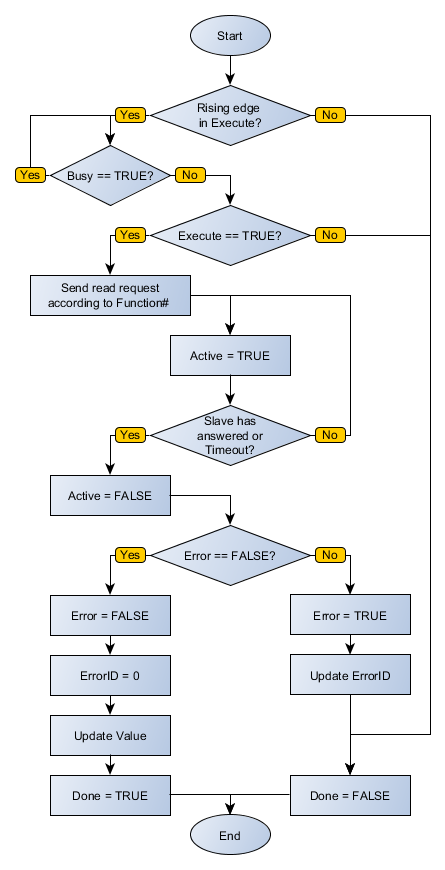

Fluxograma do Bloco

MBTCP_READREGISTER_flowchart

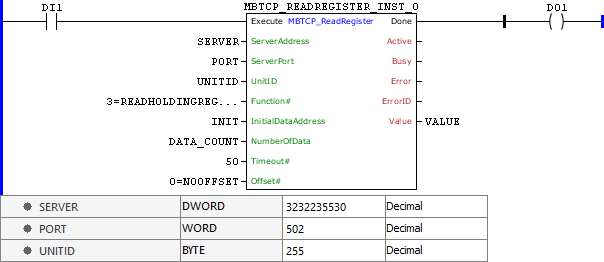

Exemplo em Ladder

MBTCP_READREGISTER_example01

O exemplo acima requisita leitura de um número de dados de registradores descrito por DATA_COUNT, posicionados em INIT no servidor Modbus TCP de endereço SERVER:PORT através da função Read Holding Register. Esses dados são repassados a VALUE. Finalizado o bloco com sucesso, a saída Done é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

SERVER : DWORD := 16#C0A8000A; // 192.168.0.10 = 3232235530

PORT : WORD := 502;

UNITID : BYTE := 255;

INIT : WORD;

DATA_COUNT : BYTE;

VALUE : ARRAY [0..4] OF WORD;

MBTCP_READREGISTER_INST_0 : FB_MBTCP_ReadRegister;

END_VAR

MBTCP_READREGISTER_INST_0.Execute := DI1;

MBTCP_READREGISTER_INST_0(

ServerAddress:=SERVER,

ServerPort:=PORT,

UnitID:=UNITID,

Function:=3,

InitialDataAddress:=INIT,

NumberOfData:=DATA_COUNT,

Timeout:=50,

Offset:=0,

Value=>VALUE);

DO1 := MBTCP_READREGISTER_INST_0.Done;
