Equipamentos (Dispositivos) > PLC200 > Programa > Data Transfer

Bloco que escreve uma receita em um arquivo de receitas a partir de uma variável.

Representação Ladder

WRITERECIPE_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	Execute	BOOL	Habilitação do bloco
	FILENAME#	STRING	Nome do arquivo de receitas
	INDEX	WORD UINT	Indice da receita a ser escrita
	SRC	STRUCT	Variável de onde são lidos os dados
VAR_OUTPUT	Q	BOOL	Fim de operação
	ERROR	BOOL	Sinalizador de ocorrência de erro
	ERRORID	BYTE USINT	Identificador do erro ocorrido
VAR	WRITERECIPE_INST_0	WRITERECIPE	Instância de acesso à estrutura do bloco

Funcionamento

Este bloco, quando identifica uma borda de subida em Execute, obtém os dados de SRC e os envia ao arquivo de receitas selecionado pelo índice INDEX no arquivo FILENAME#. Caso tudo ocorra com sucesso, Q recebe TRUE e permanece assim enquanto Execute for TRUE.

NOTA!

Receitas armazenadas na RAM são identificadas por 'NOME_DA_RECEITA'. Receitas armazenadas no cartão SD são identificadas por 'NOME_DA_RECEITA.CSV'.

Caso haja algum erro na execução, a saída Error é ativada e ErrorID exibe o código do erro segundo a tabela abaixo.

Código	Descrição
1	Receita incompleta
2	Estrutura inválida
3	Receita inexistente
4	Arquivo inválido
5	Arquivo inexistente ou SD card inválido
6	SD card bloqueado para escrita

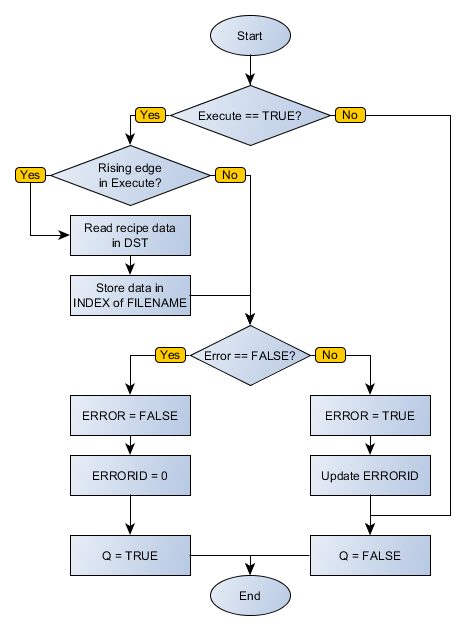

Fluxograma do Bloco

WRITERECIPE_flowchart

Exemplo em Ladder

WRITERECIPE_example01

O exemplo acima tenta escrever o conteúdo de SRC no índice 4 do arquivo de receitas armazenado no cartão SD 'RECIPE_SD.CSV'. O bloco não encontra o arquivo especificado, habilitando a saída ERROR com ERRORID de valor 5 e desativando a saída Q.

WRITERECIPE_example02

O exemplo acima tenta escrever o conteúdo de SRC no índice 4 do arquivo de receitas armazenado no cartão SD 'RECIPE_SD.CSV'. O bloco encontra o arquivo especificado, porém não encontra o índice 4, habilitando a saída ERROR com ERRORID de valor 3 e desativando a saída Q.

WRITERECIPE_example03

O exemplo acima tenta escrever o conteúdo de SRC no índice 4 do arquivo de receitas armazenado no cartão SD 'RECIPE_SD.CSV'. O bloco encontra o arquivo e o índice especificado, armazena os valores na receita, desabilita a saída ERROR e ativa a saída Q.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

SRC : STRUCT_RECIPE;

WRITERECIPE_INST_0 : FB_WriteRecipe;

END_VAR

WRITERECIPE_INST_0.Execute := DI1;

WRITERECIPE_INST_0(FILENAME:='RECIPE_SD.CSV', INDEX:=1, SRC:=SRC);

DO1 := WRITERECIPE_INST_0.Q;
