Equipamentos (Dispositivos) > PLC200 > Programa > Data Transfer

Bloco que obtém a receita de um arquivo de receitas e o envia a uma variável.

Representação Ladder

READRECIPE_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	Execute	BOOL	Habilitação do bloco
	FILENAME#	STRING	Nome do arquivo de receitas
	INDEX	WORD UINT	Indice da receita a ser lida
VAR_OUTPUT	Q	BOOL	Fim de operação
	ERROR	BOOL	Sinalizador de ocorrência de erro
	ERRORID	BYTE USINT	Identificador do erro ocorrido
	DST	STRUCT	Variável onde serão salvos os dados lidos
VAR	READRECIPE_INST_0	READRECIPE	Instância de acesso à estrutura do bloco

Funcionamento

Este bloco, quando identifica uma borda de subida em Execute, obtém os dados da receita selecionada pelo índice INDEX no arquivo FILENAME# e os envia à DST. Caso tudo ocorra com sucesso, Q recebe TRUE e permanece assim enquanto Execute for TRUE.

NOTA!

Receitas armazenadas na RAM são identificadas por 'NOME_DA_RECEITA'. Receitas armazenadas no cartão SD são identificadas por 'NOME_DA_RECEITA.CSV'.

Quando Execute possui valor FALSE, DST permanece inalterado.

Caso haja algum erro na execução, a saída Error é ativada e ErrorID exibe o código do erro segundo a tabela abaixo.

Código	Descrição
1	Receita incompleta
2	Estrutura inválida
3	Receita inexistente
4	Arquivo inválido
5	Arquivo inexistente ou SD card inválido
6	SD card bloqueado para escrita
7	SD card ocupado (log ou outra utilização)

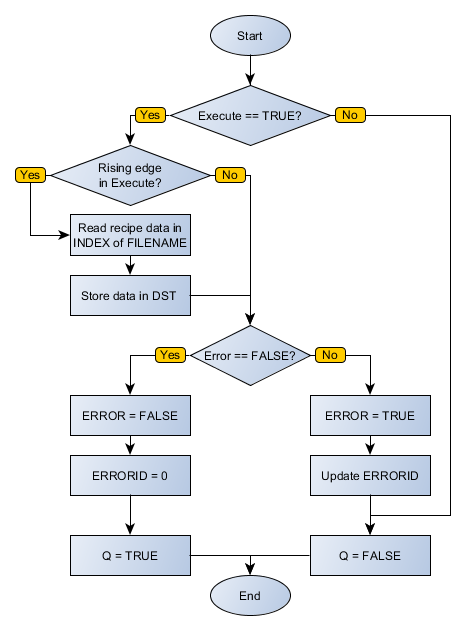

Fluxograma do Bloco

READRECIPE_flowchart

Exemplo em Ladder

READRECIPE_example01

O exemplo acima busca o índice 3 do arquivo de receitas armazenado na RAM 'RECIPE_RAM'. O bloco não encontra o arquivo especificado, habilitando a saída ERROR com ERRORID de valor 5 e desativando a saída Q.

READRECIPE_example02

O exemplo acima busca o índice 3 do arquivo de receitas armazenado na RAM 'RECIPE_RAM'. O bloco encontra o arquivo especificado, porém não encontra o índice 3, habilitando a saída ERROR com ERRORID de valor 3 e desativando a saída Q.

READRECIPE_example03

O exemplo acima busca o índice 3 do arquivo de receitas armazenado na RAM 'RECIPE_RAM'. O bloco encontra o arquivo e o índice especificado, armazena os valores em DST, desabilita a saída ERROR e ativa a saída Q.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

DST : STRUCT_RECIPE;

READRECIPE_INST_0 : FB_ReadRecipe;

END_VAR

READRECIPE_INST_0.Execute := DI1;

READRECIPE_INST_0(FILENAME:='RECIPE_RAM', INDEX:=3, DST=>DST);

DO1 := READRECIPE_INST_0.Q;
