STORE_PARAM |

|
|
STORE_PARAM |
|
Bloco que realiza o armazenamento direto de dados provenientes de uma fonte em um parâmetro de destino. Os parâmetros de configuração são armazenados em memória não volátil.
Representação Ladder
Estrutura do Bloco
Tipo de Variável |
Nome |
Tipo de Dado |
Descrição |
VAR_INPUT |
EN |
BOOL |
Habilitação do bloco |
SRC (*) |
BYTE USINT SINT WORD UINT INT DWORD DINT DINT REAL STRING |
Fonte de dados |
|
VAR_OUTPUT |
ENO |
BOOL |
Fim de operação |
PARAM (*) |
BYTE USINT SINT WORD UINT INT DWORD DINT DINT REAL STRING |
Parâmetro de destino de dados |
Funcionamento
Este bloco, quando tem um valor TRUE em EN, armazena o conteúdo de SRC em PARAM.
|
NOTA!
1. SRC e PARAM devem possuir tipos de dados de mesmo tamanho.
* O valor inserido em SRC não pode ter tamanho diferente da variável definida em PARAM, isso causa erro de compilação. Neste caso, é necessário definir o tipo antes do valor. Exemplo: INT#25.
2. Alterações excessivas em parâmetros de configuração retentivos podem esgotar o espaço de armazenamento disponível. Para evitar isso, recomenda-se usar o bloco STORE_PARAM apenas para escritas ocasionais. Para escritas frequentes, utilize o bloco STORE, que não mantém os valores na memória após o sistema ser desligado. |
Quando EN possui valor FALSE, PARAM permanece inalterado.
O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

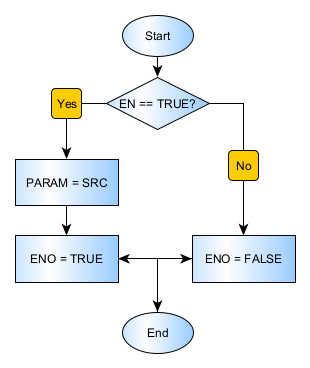

Fluxograma do Bloco
Exemplo em Ladder
O exemplo acima armazena o valor literal de 2200 no PARAM PAR_C1_1_2. O bloco finaliza com sucesso e a saída ENO é ativada.
Exemplo em ST
O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.
PAR_C1_1_2 := FB_STORE_PARAM(EN:=DI1, SRC:=2200, ENO=>DO1);
|
|---|
