Equipamentos (Dispositivos) > MVW3000G4 > Ladder > Data Transfer

Bloco que gera um alarme ou falha da aplicação com o número programado previamente.

Representação Ladder

APPERR_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	CODE	WORD UINT	Código da falha ou alarme: (1800 - 2299) - Números pares geram alarmes; - Números ímpares geram falhas.
VAR_OUTPUT	ENO	BOOL	Sucesso na geração da falha ou alarme

Funcionamento

Quando EN está ativo e CODE está no intervalo de erro de aplicação definido (1800 - 2299), o alarme ou falha definido por CODE é acionado e a saída ENO é ativada.

Quando EN está ativo e CODE não está no intervalo de erro de aplicação definido, a saída ENO é desativada.

Quando EN está inativo, o alarme definido por CODE é reiniciado e a saída ENO é desativada.

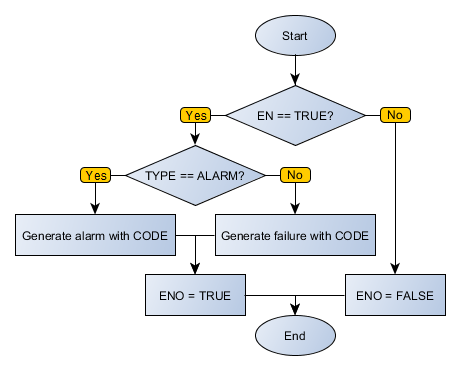

Fluxograma do Bloco

USERERR_flowchart

Exemplo em Ladder

APPERR_example01

O exemplo acima, ao identificar nível TRUE em DI1, gera um alarme com o código 1974 e seta a saída DO1.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

END_VAR

DO1 := FB_APPERR(EN:=DI1, CODE:=1974);
