Equipamentos (Dispositivos) > CFW501 > Ladder > RTC

Bloco que realiza uma habilitação programada para dias da semana baseado em RTC (Real Time Clock).

Representação Ladder

INWEEKDAY_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	SUNDAY#	BOOL	Habilitado no domingo
	MONDAY#	BOOL	Habilitado na segunda-feira
	TUESDAY#	BOOL	Habilitado na terça-feira
	WEDNESDAY#	BOOL	Habilitado na quarta-feira
	THURSDAY#	BOOL	Habilitado na quinta-feira
	FRIDAY#	BOOL	Habilitado na sexta-feira
	SATURDAY#	BOOL	Habilitado no sábado
	Q_OPTION#	BYTE	Funcionamento da saída
VAR_OUTPUT	Q	BOOL	Saída do bloco

Funcionamento

Este bloco, quando tem um valor TRUE em EN, possui dois modos de operação. Se Q_OPTION# for Normal, Q é habilitada se o dia da semana do relógio interno possuir parâmetro Enabled no bloco. Se Q_OPTION# for Inverted, Q é desabilitada se o dia da semana do relógio interno possuir parâmetro Enabled no bloco.

Quando EN possui valor FALSE, Q permanece FALSE.

NOTA!

Os dias da semana são identificados por números, sendo Domingo o dia 0 e Sábado o dia 6.

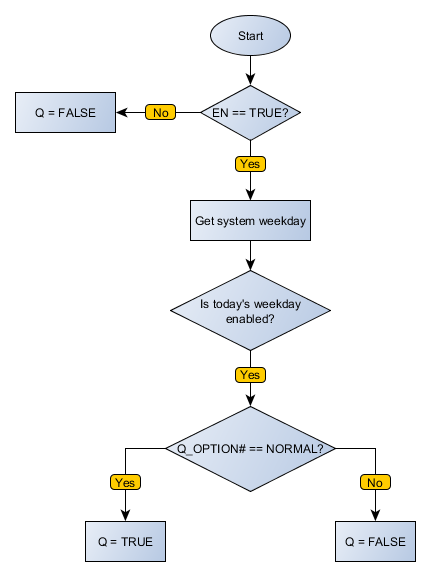

Fluxograma do Bloco

INWEEKDAY_flowchart

Exemplo em Ladder

INWEEKDAY_example01

No exemplo acima, o bloco INWEEKDAY está desabilitado. Dessa forma, independente das entradas, a saída Q é desabilitada.

INWEEKDAY_example02

No exemplo acima, o bloco INWEEKDAY está habilitado e a entrada Q_OPTION# está habilitada para operação NORMAL. O dia da semana atual do relógio interno do equipamento é quarta-feira (valor 3), que possui estado ENABLED na programação. Dessa forma, a saída Q é habilitada.

INWEEKDAY_example03

No exemplo acima, o bloco INWEEKDAY está habilitado e a entrada Q_OPTION# está habilitada para operação NORMAL. O dia da semana atual do relógio interno do equipamento é quinta-feira (valor 4), que possui estado DISABLED na programação. Dessa forma, a saída Q é desabilitada.

INWEEKDAY_example04

No exemplo acima, o bloco INWEEKDAY está habilitado e a entrada Q_OPTION# está habilitada para operação INVERTED. O dia da semana atual do relógio interno do equipamento é quinta-feira (valor 4), que possui estado DISABLED na programação. Dessa forma, a saída Q é habilitada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

END_VAR

DO1 := FB_INWEEKDAY(

EN:=DI1,

SUNDAY:=1,

MONDAY:=0,

TUESDAY:=1,

WEDNESDAY:=1,

THURSDAY:=0,

FRIDAY:=0,

SATURDAY:=1,

Q_OPTION:=1);
