Cada archivo de texto estructurado se presenta de la siguiente manera.

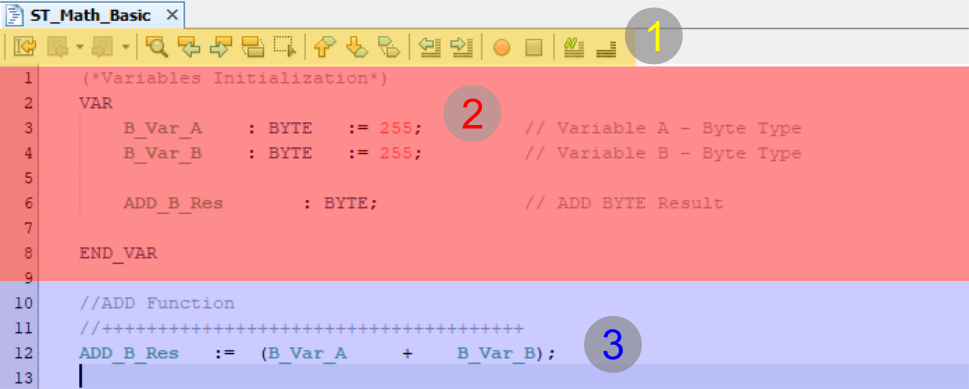

Figura 1: Arquivo Texto Estruturado
El editor de texto estructurado tiene los siguientes componentes:
| 1. | Barra de herramientas del editor ST |
Icone |
Descrição |
Atalho |
|
Ir a la última línea editada |
Ctrl + Q |
|
|
|
|
|
|
|
Buscar personajes seleccionados |
Ctrl + F3 |
|
Ir a la siguiente selección de caracteres encontrados |
F3 |
|
Ir a la siguiente selección de caracteres encontrados (reversa) |
Shift + F3 |
|
Habilitar y deshabilitar el resaltado de las selecciones de caracteres encontrados |
Alt + Shift + H |
|
Habilitar y deshabilitar la selección de fotogramas |
Ctrl + Shift + R |
|
Ir al marcador de fila anterior |
|
|
Ir al marcador de fila siguiente |
|
|
Habilitar y deshabilitar el marcador de línea |
|
|
Desplazar línea a la izquierda |
Alt + Shift + <-- |
|
Desplazar línea a la derecha |
Alt + Shift + --> |
|
|
|
|
|
|
|
Comentar |
|
|
Descomentar |
|
| 2. | Inicialización de variables locales |
La creación e inicialización de variables locales en lenguaje de Texto Estructurado debe realizarse al inicio del documento, entre las palabras clave VAR y END_VAR.
Ejemplos:
(*Variables Initialization*)
VAR
A : INT;
B : INT := 100;
C, D : BOOL;
F : FB_CTU;
END_VAR
| 3. | Implementación de funciones |
Las instrucciones ST deben programarse después de la palabra clave END_VAR, palabra encargada de cerrar el área destinada a la declaración de variables locales.
