El programa ladder es editado a través de un editor gráfico que lo organiza través de rungs. Cada rung del programa ladder corresponde a un interbloqueo que relaciona elementos de entrada a elementos de salida. Ese editor es mostrado conforme la figura a seguir.

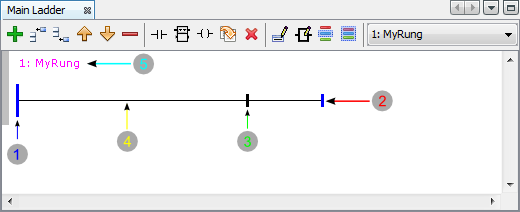

Figura 1: Elementos de la Rung
Los elementos principales de una rung son:
| 1. | Barraje izquierdo |
| 2. | Barraje derecho |
| 3. | Barraje de salidas |
| 4. | Conexiones entre elementos |
| 5. | Título y comentario de la rung |
|
¡NOTA! Las salidas siempre estarán conectados a la derecha del barraje de salidas. |
Más detalles de la programación ladder haga clic aquí.
A través de la barra de herramientas del editor ladder/rungs es posible ejecutar las siguientes operaciones:
|
- Adicionar una nueva rung (fin) |
|
- Adicionar una nueva rung (arriba) |
|
- Adicionar una nueva rung (abajo) |
|
- Mover rung arriba |
|
- Mover rung abajo |
|
- Remover la rung seleccionada |
|
- Insertar un contacto en la rung |
|
- Insertar un bloque funcional en la rung |
|
- Insertar una bobina de salida en la rung |
|
- Cambia elemento ladder |
|
- Apagar un elemento de la rung (contacto, bloque funcional o bobina) |
|
- Editar título de la rung |
|
- Editar argumentos |
|
- Seleccionar grupo de elementos |
|
- Seleccionar todos los elementos |
|
- Seleccionar la rung para edición |
