Equipo (Dispositivos) > PLC300 > Ladder > String > STR_FIND

Bloque que busca la última ocurrencia de una STRING en otra, retornando la posición de esa ocurrencia.

Representación Ladder

STR_FIND_LAST_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
	STR1	STRING	STRING donde será realizada la búsqueda
	STR2	STRING	STRING a ser buscada
VAR_OUTPUT	DONE	BOOL	Habilitación de salida
VAR_OUTPUT	POS	BYTE	Posición donde STR2 fue encontrada

Operación

Este bloque permanece activo mientras EN está en nivel TRUE, actualizando el valor de POS, de acuerdo con los parámetros de entrada.

Es realizada una búsqueda en STR1, a partir de su última posición, por una ocurrencia de STR2.

En caso de que sea encontrada, insertará en POS la posición de esa ocurrencia, mientras que DONE pasará al próximo bloque Ladder el valor de EN al finalizar la operación.

En caso de que no sea encontrada, DONE permanecerá en FALSE y POS permanecerá inalterada.

¡NOTA!

POS es tratada con índice "base uno". O sea, POS = 1 referencia la primera posición de STR.

Compatibilidad

Equipo	Versión
PLC300	2.10 o superior

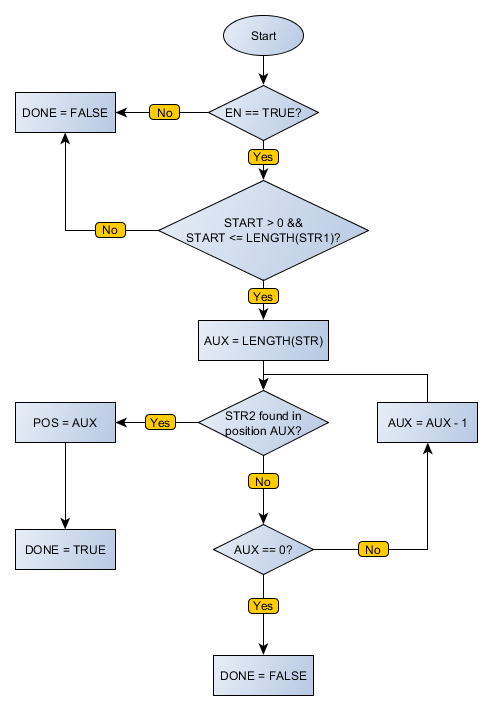

Diagrama de Flujo del Bloque

STR_FIND_LAST_flowchart

Ejemplo en Ladder

STR_FIND_LAST_example01

En el ejemplo de arriba, es hecha una búsqueda por STR2 en STR1 a partir de su posición final. Como STR2 es encontrada en la posición 4, POS recibe 4. Finalizado el bloque exitosamente, será activada la salida DONE.

STR_FIND_LAST_example02

En el ejemplo de arriba, es hecha una búsqueda por STR2 en STR1 a partir de su posición final. Como STR2 es encontrada en la posición 2, POS recibe 4. Finalizado el bloque exitosamente, será activada la salida DONE.

STR_FIND_LAST_example03

En el ejemplo de arriba, es hecha una búsqueda por STR2 en STR1 a partir de su posición final. Como STR2 no es encontrada, POS permanecerá inalterada y la salida DONE será desactivada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

STR1 : STRING := '2232';

STR2 : STRING := '1';

POS : BYTE;

END_VAR

POS := FB_STR_FIND_LAST(

EN:=DI1,

STR1:=STR1,

STR2:=STR2,

Done=>DO1);
