Equipo (Dispositivos) > PLC300 > Ladder > String > STR

Bloque que realiza concatenación de STR1 y STR2, almacenando el resultado en DST.

Representación Ladder

STR_CONCAT_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
	STR1	STRING	Primera STRING
	STR2	STRING	Segunda STRING
VAR_OUTPUT	DONE	BOOL	Habilitación de salida
VAR_OUTPUT	DST	BYTE	Variable que recibe la nueva STRING formada de la junción de STR1 y STR2

Operación

Este bloque permanece activo mientras EN está en nivel TRUE, actualizando el valor de DST de acuerdo con las STRINGs de entrada. DST recibe el valor de STR1 concatenado con valor de STR2 en su fin.

El valor de DONE pasa al próximo bloque Ladder el valor de EN, al finalizar la operación.

¡NOTA!

En caso de que el tamaño de DST sea menor que la suma del número de caracteres de STR1 y STR2, el valor resultante será truncado.

Compatibilidad

Equipo	Versión
PLC300	2.10 o superior

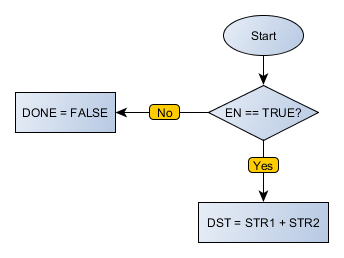

Diagrama de Flujo del Bloque

STR_CONCAT_flowchart

Ejemplo en Ladder

STR_CONCAT_example01

En el ejemplo de arriba, STR1 y STR2 son concatenadas, y el resultado es enviado a DST_10. Finalizado el bloque exitosamente, será activada la salida DONE.

STR_CONCAT_example02

En el ejemplo de arriba, STR1 y STR2 son concatenadas, y el resultado es enviado a DST_6. Como el tamaño de DST_6 es 6, los dos últimos caracteres de la concatenación son descartados. Finalizado exitosamente el bloque, será activada la salida Done.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

STR1 : STRING := 'abcd';

STR2 : STRING := '1234';

DST_6 : STRING;

END_VAR

DST_6 := FB_STR_CONCAT(

EN:=DI1,

STR1:=STR1,

STR2:=STR2,

Done=>DO1);
