Equipo (Dispositivos) > PLC300 > Ladder > Screen

Bloque que exhibe una determinada pantalla en la IHM.

Representación Ladder

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
VAR_INPUT	NUMBER	BYTE UINT USINT WORD	Número de la pantalla a ser exhibida
VAR_OUTPUT	Q	BOOL	Salida del bloque
VAR	SETSCREEN_INST_0	SETSCREEN	Instancia de acceso a la estructura del bloque

Operación

Este bloque, cuando detecta un flanco de subida en EN, exhibe la pantalla representada por NUMBER en la IHM.

Q recibe TRUE por un ciclo de scan, en caso de que el número de la pantalla sea válido.

Cuando EN tiene valor FALSE, Q permanece FALSE.

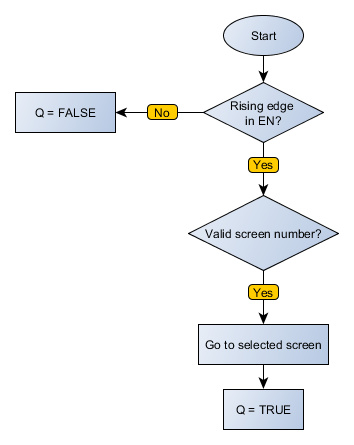

Diagrama de Flujo del Bloque

SETSCREEN_flowchart

Ejemplo en Ladder

El ejemplo a seguir habilita la pantalla 3 por 4 segundos a cada pulso en DI1.

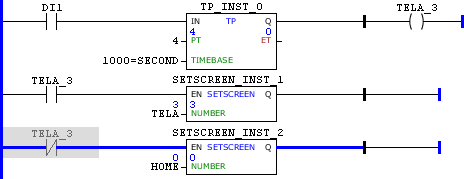

SETSCREEN_example01

Al inicio, se considera TELA_3 con valor FALSE, activando la entrada del bloque SETSCREEN_INST_0, que exhibe la pantalla HOME.

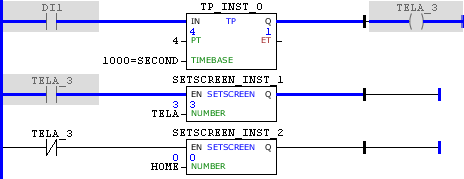

SETSCREEN_example02

Al identificar un pulso en DI1, TELA_3 recibe valor TRUE, activando la entrada del bloque SETSCREEN_INST_1, que exhibe la pantalla 3.

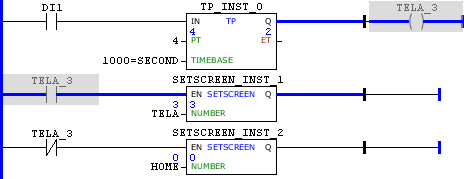

SETSCREEN_example03

Incluso con la señal retirada de DI1, TELA_3 continúa con el valor TRUE, o sea, la pantalla 3 continúa siendo mostrada.

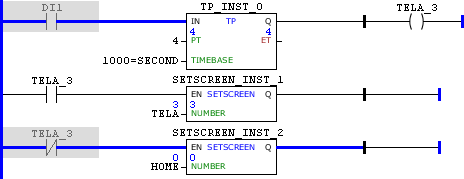

SETSCREEN_example04

Pasados los cuatro segundos, en caso de que DI1 todavía sea TRUE, aun así será exhibida la pantalla HOME. Sólo será exhibida la pantalla 3 cuando haya un nuevo flanco de subida en DI1.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

TELA_3 : BOOL;

TP_INST_0 : FB_TP;

TELA : UINT := 3;

HOME : UINT := 0;

SETSCREEN_INST_1 : FB_SETSCREEN;

SETSCREEN_INST_2 : FB_SETSCREEN;

END_VAR

TP_INST_0.IN := DI1;

TP_INST_0(PT:=4, TIMEBASE:=1000);

TELA_3 := TP_INST_0.Q;

SETSCREEN_INST_1.EN := TELA_3;

SETSCREEN_INST_1(NUMBER:=TELA);

SETSCREEN_INST_2.EN := NOT TELA_3;

SETSCREEN_INST_2(NUMBER:=HOME);
