CALL Bloque funcional para llamar a archivos de ladder |

|
|
CALL Bloque funcional para llamar a archivos de ladder |
|
Bloque que carga un archivo y realiza una llamada ladder.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
EN |
BOOL |
Habilitación del bloque |
FILENAME# |
STRING |
Nombre de archivo ladder (POU) entre comillas simples |
|
VAR_OUTPUT |
ENO |
BOOL |
Fin de operación |
VAR |
CALL_INST_0 |
CALL |
Instancia de acceso a la estructura del bloque |
Operación
WEste bloque, cuando tiene un valor TRUE en EN, actualiza los valores de los campos internos con las variables de entrada, ejecuta la rutina Ladder en el archivo "FILENAME#" y actualiza los valores de las salidas luego de finalizada la rutina.
Cuando EN tiene valor FALSE, las salidas permanecen inalteradas.
El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.
Compatibilidad
Equipo |
Versión |
PLC300 |
4.03 o superior |
Diagrama de Flujo del Bloque
Ejemplo en Ladder

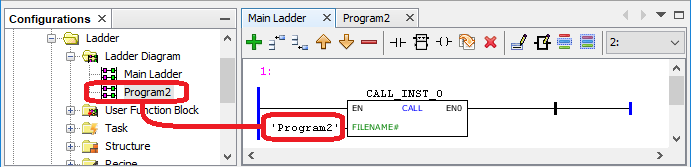

En el ejemplo siguiente, el POU 'Program2' se ejecutará a través 'Main Ladder'.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR CALL_INST_0 : FB_CALL; END_VAR
CALL_INST_0(FILENAME:='Program2');
|
|---|
