Camino:  Programación > Ladder > Trabajando con USERFBs > Usando USERFB

Por fim, veremos como utilizar o bloco USERFB, chamando-o em outros diagramas.



1. En la ficha Proyectos, haga doble clic en el archivo en el que desea utilizar el USERFB para abrir el editor Ladder de este archivo.





2. En la ficha Paleta, seleccione el bloque USERFB de la categoría Module y arrastrarlo a donde desea usarlo en el diagrama Ladder.





3. Haga doble clic en los signos de interrogación en el bloque (???) para insertar una variable de instancia del USERFB. Introduzca el nombre de la variable y haga clic en Editar. En la ventana de confirmación, haga clic en Sí para crear la nueva variable.

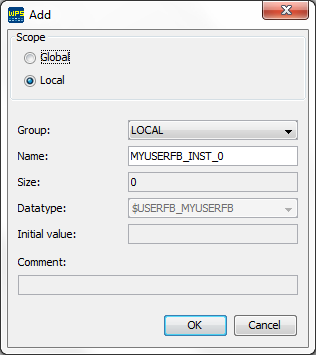

4. En la ventana que aparece, escriba un nombre para la variable y seleccione sus parámetros. En el campo Tipo, elija el nombre de su USERFB (si sólo tiene uno, el campo no puede ser editado).

Por ejemplo, si el nombre de su USERFB es MYUSERFB, el tipo correcto para ser seleccionado es $USERFB_MYUSERFB.





¡Terminado! ¡Su USERFB ya está insertado en el diagrama y lista para trabajar!
