DEMUX2 Demultiplexor |

|
|
DEMUX2 Demultiplexor |
|
Bloque que crea 32 nuevas variables BOOL a partir de la descomposición de una variable DWORD.

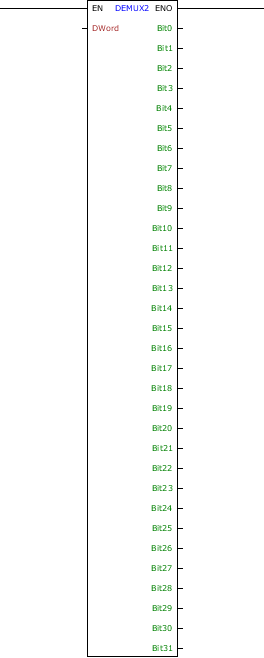

Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
EN |
BOOL |
Habilitación del bloque |
DWord |
DWORD UDINT DINT |
Variable de entrada de 32 bits |
|
VAR_OUTPUT |
ENO |
BOOL |
Fin de operación |
Bit0 – Bit31 |
BOOL |
Bit da posição correspondente de Word |
Operación
Este bloque, cuando tiene un valor TRUE en EN, descompone la variable de entrada DWord en 32 valores booleanos almacenados en las variables Bit0 a Bit31. El Bit0 corresponde al LSB (bit menos significativo) y el Bit31 corresponde al MSB (bit más significativo).
Cuando EN tiene valor FALSE, las variables de salida permanecen inalteradas.
El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

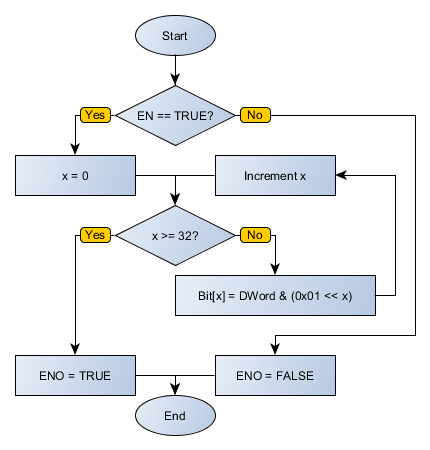

Diagrama de Flujo del Bloque

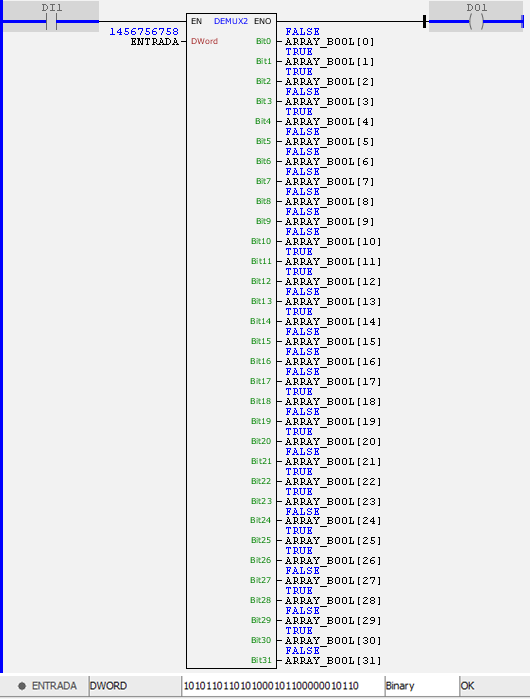

Ejemplo en Ladder
El ejemplo de arriba descompone el valor de MYDWORD en valores booleanos, siendo almacenados en las variables de salida BIT0 a BIT31. El bloque finaliza exitosamente y la salida ENO es activada.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR ENTRADA : DWORD := 1456756758; ARRAY_BOOL : ARRAY[0..31] OF BOOL; END_VAR
DO1 := FB_DEMUX2( EN:=DI1, DWord0:=ENTRADA, Bit0=>ARRAY_BOOL[0], Bit1=>ARRAY_BOOL[1], Bit2=>ARRAY_BOOL[2], Bit3=>ARRAY_BOOL[3], Bit4=>ARRAY_BOOL[4], Bit5=>ARRAY_BOOL[5], Bit6=>ARRAY_BOOL[6], Bit7=>ARRAY_BOOL[7], Bit8=>ARRAY_BOOL[8], Bit9=>ARRAY_BOOL[9], Bit10=>ARRAY_BOOL[10], Bit11=>ARRAY_BOOL[11], Bit12=>ARRAY_BOOL[12], Bit13=>ARRAY_BOOL[13], Bit14=>ARRAY_BOOL[14], Bit15=>ARRAY_BOOL[15], Bit16=>ARRAY_BOOL[16], Bit17=>ARRAY_BOOL[17], Bit18=>ARRAY_BOOL[18], Bit19=>ARRAY_BOOL[19], Bit20=>ARRAY_BOOL[20], Bit21=>ARRAY_BOOL[21], Bit22=>ARRAY_BOOL[22], Bit23=>ARRAY_BOOL[23], Bit24=>ARRAY_BOOL[24], Bit25=>ARRAY_BOOL[25], Bit26=>ARRAY_BOOL[26], Bit27=>ARRAY_BOOL[27], Bit28=>ARRAY_BOOL[28], Bit29=>ARRAY_BOOL[29], Bit30=>ARRAY_BOOL[30], Bit31=>ARRAY_BOOL[31]);
|
|---|
