Equipo (Dispositivos) > SCA06 > Ladder > Conversion > DWORD > WORDS_TO

Bloque que realiza la conversión de valores (2x WORD) a un valor DWORD.

Representación Ladder

WORDS_TO_DWORD_block

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
	Value1	WORD UINT INT	Valor en WORD (menos significativo)
	Value2	WORD UINT INT	Valor en WORD (Lo más significativo)
VAR_OUTPUT	ENO	BOOL	Fin de operación
VAR_OUTPUT	Result	DWORD UDINT DINT	Valor en DWORD

Operación

Este bloque, cuando tiene un valor TRUE en EN, interpreta el valor de Value1 y Value2 como WORD y realiza la conversión para DWORD, almacenando el resultado en Result.

Cuando EN tiene valor FALSE, Result permanece inalterado.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

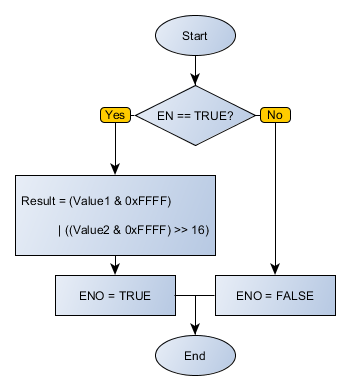

Diagrama de Flujo del Bloque

WORDS_TO_DWORD_flowchart

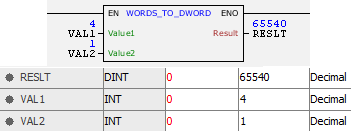

Ejemplo en Ladder

WORDS_TO_DWORD_example01

WORDS_TO_DWORD_example02

Los ejemplos de arriba realizan la conversión de las variables VALUE1 y VALUE2, en WORD, para un valor DWORD, almacenando el resultado final en RESULT. El bloque finaliza exitosamente y la salida ENO es activada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

VAL1 : INT := 4;

VAL2 : INT := 1;

RESULT : DINT;

END_VAR

RESULT := FB_WORDS_TO_DWORD(

EN:=DI1,

Value1:=VAL1,

Value2:=VAL2,

ENO=>DO1);
