Bloque que realiza la conversión de un valor en grados para un valor en radianes.

Representación Ladder

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
VAR_INPUT	Value	REAL	Valor en grados
VAR_OUTPUT	ENO	BOOL	Fin de operación
VAR_OUTPUT	Result	REAL	Valor en radianes

Operación

Este bloque, cuando tiene un valor TRUE en EN, interpreta el valor de Value como en grados y realiza la conversión para radianes, almacenando el resultado en Result.

Cuando EN tiene valor FALSE, Result permanece inalterado.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

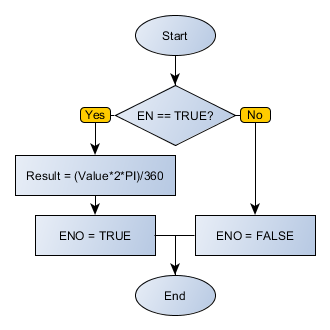

Diagrama de Flujo del Bloque

DEG_TO_RAD_flowchart

Ejemplo en Ladder

DEG_TO_RAD_example01

DEG_TO_RAD_example02

Los ejemplos de arriba realizan la conversión de la variable VALUE, en grados, para un valor correspondiente en radianes, almacenando el resultado final en RESULT. El bloque finaliza exitosamente y la salida ENO es activada.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

VALUE : REAL := -1500;

RESULT : REAL;

END_VAR

RESULT := FB_DEG_TO_RAD(EN:=DI1, Value:=VALUE, ENO=>DO1);
