ATAN Arco Tangente Trigonométrico |

|
|
ATAN Arco Tangente Trigonométrico |
|
Bloque que calcula el arco tangente de Value, almacenando el resultado en Angle.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
EN |
BOOL |
Habilitación del bloque |
Value |
REAL |
Valor de la tangente |
|
VAR_OUTPUT |
Done |
BOOL |
Fin de operación |
Angle |
REAL |
Valor do ângulo cuja tangente é igual a Value (em radianos) |
Operación
Este bloque, cuando tiene un valor TRUE en EN, envía a la salida Angle el arco tangente de Value. No habiendo errores, la variable Done es ajustada. En caso de que haya algún error en la operación, Done no será ajustada, permaneciendo en estado FALSE, mientras que Angle permanecerá con su valor inalterado.
Cuando EN tiene valor FALSE, Angle permanece inalterado y Done permanece en FALSE.

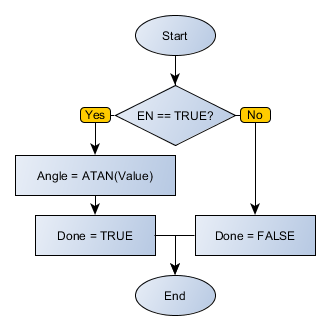

Diagrama de Flujo del Bloque
Ejemplo en Ladder
El ejemplo de arriba calcula el arco, en radianes, cuya tangente es la variable VALUE, almacenando el resultado final en ANGLE. El arco, para valores positivos, siempre se encuentra en el primer cuadrante. El bloque finaliza exitosamente y la salida Done es activada.
El ejemplo de arriba calcula el arco, en radianes, cuya tangente es la variable VALUE, almacenando el resultado final en ANGLE. El arco, para valores negativos, siempre se encuentra en el cuarto cuadrante. El bloque finaliza exitosamente y la salida Done es activada.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR VALUE : REAL := -1.0; ANGLE : REAL; END_VAR
ANGLE := FB_ATAN(EN:=DI1, Value:=VALUE, Done=>DO1);
|
|---|
