ROUND Arredondamento |

|
|
ROUND Arredondamento |
|
Bloque que redondea el valor de Value, almacenando el resultado en Result.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
EN |
BOOL |
Habilitación del bloque |
Value |
REAL |
Variable de referencia para la operación |
|
VAR_OUTPUT |
Done |
BOOL |
Fin de operación |
Result |
REAL |
Variable que almacena el resultado de la operación |
Operación
Este bloque, cuando tiene un valor TRUE en EN, envía a la salida Result el valor redondeado de Value. No habiendo errores, la variable Done es ajustada. En caso de que haya algún error en la operación, Done no será ajustada, permaneciendo en estado FALSE, mientras que Result permanecerá con su valor inalterado.
Cuando EN tiene valor FALSE, Result permanece inalterado y Done permanece en FALSE.
Compatibilidad
Equipo |
Versión |
PLC300 |
2.10 o superior |
SCA06 |
2.00 o superior |

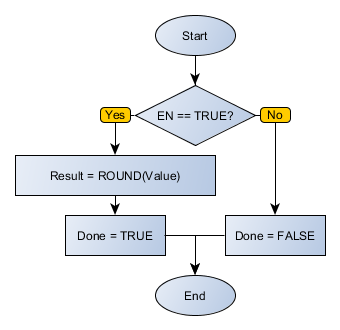

Diagrama de Flujo del Bloque
Ejemplo en Ladder
El ejemplo de arriba redondea el valor de la variable VALUE, almacenando el resultado final en RESULT. Decimales inferiores a 0,5 son descartados. El bloque finaliza exitosamente y la salida Done es activada.
El ejemplo de arriba redondea el valor de la variable VALUE, almacenando el resultado final en RESULT. Decimales iguales o superiores a 0,5 promueven la unidad al valor de inmediatamente arriba. El bloque finaliza exitosamente y la salida Done es activada.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR VALUE : REAL := 52.5; RESULT : REAL; END_VAR
RESULT := FB_ROUND(EN:=DI1, Value:=VALUE, Done=>DO1);
|
|---|
