CTD Contador de Decremento |

|
|
CTD Contador de Decremento |
|
Bloque de conteo regresivo de pulsos de entrada.
Representación Ladder
Estructura del Bloque
Tipo de Variable |
Nombre |
Tipo de Dato |
Descripción |
VAR_INPUT |
CD |
BOOL |
Identificador de pulsos |
LD |
BOOL |
Carga el valor de PV en CV |
|
PV |
WORD UINT |
Valor de configuración inicial |
|
VAR_OUTPUT |
Q |
BOOL |
Señalizador de contador reseteado |
CV |
WORD UINT |
Valor de conteo actual |
|
VAR |
CTD_INST_0 |
CTD |
Instancia de acceso a la estructura del bloque |
|
¡NOTA!
Algunos dispositivos permiten configurar parámetros de usuário, mas estos deben configurarse para su uso en los campos PV y CV, para eso, seleccione un tipo de datos compatible (WORD o UINT). Para más información ver el tema correspondiente. |
Operación
Este bloque, cuando identifica un flanco de subida en CD, disminuye la variable CV hasta que llegue a cero. Mientras CV sea igual a cero, la salida Q permanecerá en nivel TRUE. Al detectar nivel alto en LD, el bloque carga el valor de PV en CV.
Diagrama de Flujo del Bloque
Diagrama de Funcionamiento
Ejemplo en Ladder

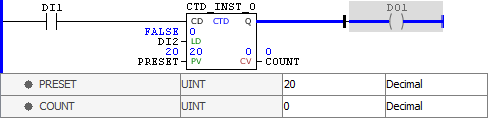

El ejemplo de arriba exhibe las condiciones iniciales de la rutina. Como CV posee el valor cero, la salida Q es habilitada.
El valor de la variable PV fue alterado para 20, no obstante, aún no fue cargado.

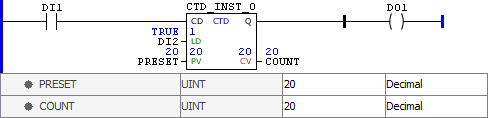

Al identificar el nivel TRUE en LD, el bloque carga el valor de PV para CV. Como este valor es mayor que cero, la salida Q es deshabilitada.

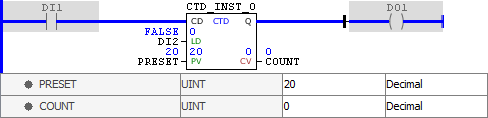

A cada flanco de subida identificado en CD, el valor de COUNT es disminuido hasta llegar a cero, cuando la salida Q es habilitada.
Ejemplo en ST
El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.
VAR PRESET : UINT := 20; COUNT : UINT; CTD_INST_0 : FB_CTD; END_VAR
CTD_INST_0.CD := DI1; CTD_INST_0(LD:=DI2, PV:=PRESET); COUNT := CTD_INST_0.CV; DO1 := CTD_INST_0.Q;
|
|---|
