Equipo (Dispositivos) > LDW900 > Ladder > Conversion > DWORD > REAL_TO

Bloque que realiza la conversión de un valor REAL a un valor DWORD.

Representación Ladder

Estructura del Bloque

Tipo de Variable	Nombre	Tipo de Dato	Descripción
VAR_INPUT	EN	BOOL	Habilitación del bloque
VAR_INPUT	Value	REAL	Valor en REAL
VAR_OUTPUT	ENO	BOOL	Fin de operación
VAR_OUTPUT	Result	DWORD UDINT DINT	Valor en DWORD

Operación

Este bloque, cuando tiene un valor TRUE en EN, interpreta el valor de Value como REAL y realiza la conversión para DWORD, almacenando el resultado en Result.

Cuando EN tiene valor FALSE, Result permanece inalterado.

El valor de ENO pasa al próximo bloque Ladder el valor de EN luego de finalizada la operación.

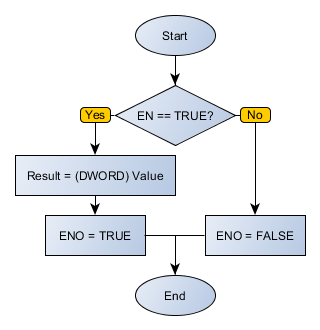

Diagrama de Flujo del Bloque

REAL_TO_DWORD_flowchart

Ejemplo en Ladder

REAL_TO_DWORD_example01

REAL_TO_DWORD_example02

REAL_TO_DWORD_example03

Los ejemplos de arriba realizan la conversión de la variable VALUE, en REAL, para un valor DWORD, almacenando el resultado final en RESULT. El bloque finaliza exitosamente y la salida ENO es activada. Observe que los resultados son truncados en decimal y son tomados en consideración solamente los treinta y dos bits menos significativos.

Ejemplo en ST

El siguiente ejemplo muestra las instrucciones para aplicar el ejemplo anterior en el lenguaje ST.

VAR

VALUE : REAL := 1952.491;

RESULT : DINT;

END_VAR

RESULT := FB_REAL_TO_DWORD(EN:=DI1, Value:=VALUE, ENO=>DO1);
