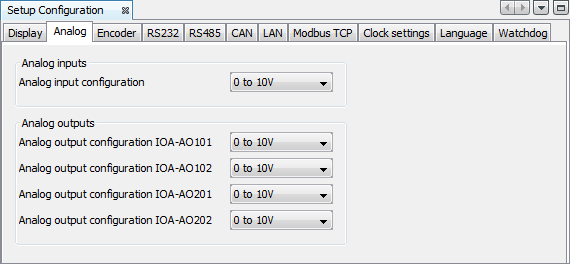

xmlsetupconfigurationplc300_setupconfig_fig3



•Entradas Analógicas: Seleciona um dos três modos de operação da entrada analógica AI1 do PLC300: ‘Tensão 0 a 10 V’, ‘Corrente 0 a 20 mA’ ou ‘Corrente 4 a 20 mA’.



wpshelp_common_fig_note

NOTA!

Na opção 4 a 20 mA, o valor que o Ladder enxerga é um valor proporcional, normalizado, ou seja 4 a 20 mA → 0 a 32767.



•Saídas Analógicas: Seleciona um dos quatro modos de operação das saídas analógicas (AOs) dos acessórios IOA instalados no PLC300, sendo que as AOs 101 e 102, são as AOs 1 e 2 do cartão IOA instalado no slot 1 do PLC300 e as AOs 201 e 202, são as AOs 1 e 2 do cartão IOA instalado no slot 2.
