Uma receita constitui um conjunto de dados organizados na memória, que definem determinadas configurações para um processo, como por exemplo: tempo de cada etapa, valores mínimos e máximos, setpoint, número de repetições, etc.
Para se criar uma tabela de receitas, primeiramente é necessário definir os dados que a compõem, através de uma estrutura de dados. Para criar uma estrutura de dados, consulte a seção Estruturas.
Criando uma Receita
1. Com o botão direito do mouse sobre a pasta Receita, clique em Novo Arquivo.
Figura 1 - Criando uma Receita
2. Defina o nome do arquivo e aperte o botão Próximo.

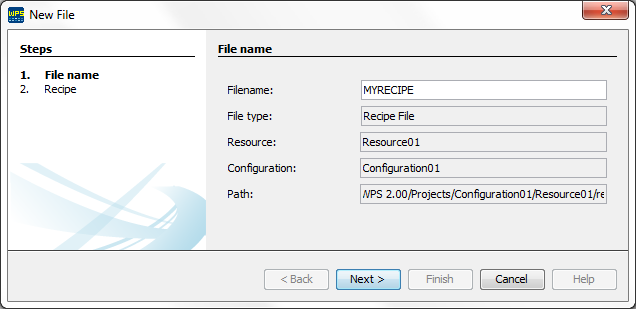

Figura 2 - Definindo o nome da Receita
3. Configure a receita, editando os campos exibidos na figura abaixo.

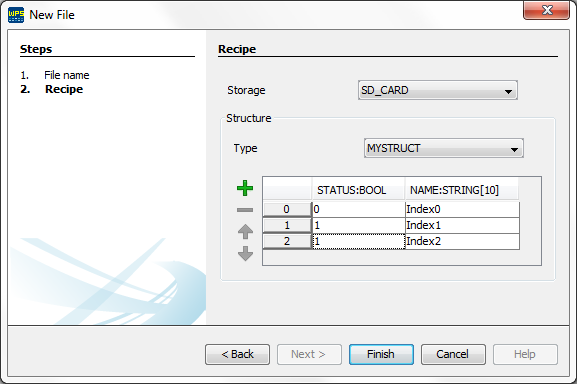

Figura 3 - Editando a receita
| • | Storage |
| o | RAM Memory: os dados da receita são armazenados na memória RAM, tornando a sua manipulação mais rápida, porém com capacidade de armazenamento limitada a memória do PLC300. |
| o | SD Card: os dados da receita são armazenados em arquivos no cartão de memória, tornando a sua manipulação bem mais lenta, mas com capacidade de armazenamento de acordo com o cartão SD. |
| • | Type |
| o | Permite selecionar todas as estruturas que foram definidas pelo usuário no projeto. |
| • | Tabela de Dados |
| o | As colunas representam os elementos da estrutura. Observe que além do nome membro, também é apresentado após os ':' o seu respectivo tipo de dado; |
| o | As linhas representam cada receita. |
4. Após concluir a edição da estrutura, clique no botão Finalizar.
Figura 4 - Receita criada no Projeto
Editando uma Receita
Para editar uma receita é necessário dar um duplo-clique na receita desejada.
Uma janela abrirá, similar à da figura 3, permitindo inserir, apagar ou mover dados.
Utilizando as Receitas
Para utilizar os dados da receita, deve-se criar uma variável do tipo de estrutura desejado:

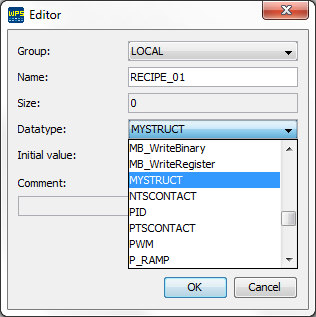

Figura 5 - Criação da variável da estrutura

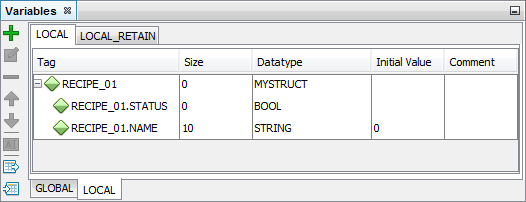

Figura 6 - Tabela contendo a variável criada
Após a criação da variável deve-se utilizar o bloco ReadRecipe para carregar os dados da receita para a variável ou WriteRecipe para gravar os dados contidos na variável.
Figura 7 - Bloco ReadRecipe configurado
