Todo arquivo de texto estruturado é apresentado da seguinte maneira.

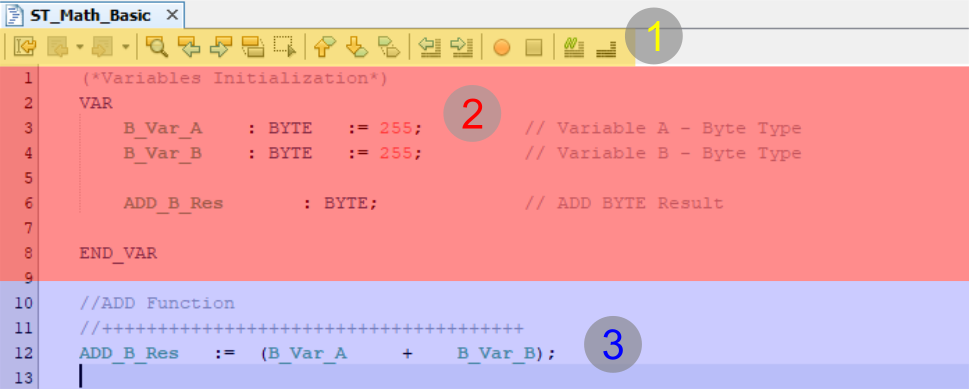

Figura 1: Arquivo Texto Estruturado
O editor do texto estruturado possui os seguintes componentes:
| 1. | Barra de ferramentas do editor ST |
Icone |
Descrição |
Atalho |
|
Ir para ultima linha editada |
Ctrl + Q |
|
|
|
|
|
|
|
Procurar por caracteres selecionados |
Ctrl + F3 |
|
Ir para o próxima seleção de caracteres encontrados |
F3 |
|
Ir para o próxima seleção de caracteres encontrados (sentido inverso) |
Shift + F3 |
|
Ativar e desativar realce das seleções de caracteres encontrados |
Alt + Shift + H |
|
Ativar e desativar seleção por quadro |
Ctrl + Shift + R |
|
Ir para marcador de linha anterior |
|
|
Ir para proximo marcador de linha |
|
|
Ativar e desativar marcador de linha |
|
|
Deslocar linha para a esquerda |
Alt + Shift + <-- |
|
Deslocar linha para a direita |
Alt + Shift + --> |
|
|
|
|
|
|
|
Comentar |
|
|
Descomentar |
|
| 2. | Inicialização das variáveis locais |
A criação e inicialização de variaveis locais na linguagem Texto Estruturado deve ser realizada no inicio do documento, entre as palavras-chave VAR e END_VAR.
Exemplos:
(*Variables Initialization*)
VAR
A : INT;
B : INT := 100;
C, D : BOOL;
F : FB_CTU;
END_VAR
| 3. | Implementação das funções |
As instruções ST devem ser programadas, após a palavra-chave END_VAR, palavra responsável por encerrar a área destinada à declaração de variaveis locais.
