Durante a edição do Ladder, é necessário definir as variáveis utilizadas nos componentes Ladder.
Essa definição pode ser feita diretamente no Ladder ou na lista de variáveis.
A tabela de variáveis deve ser ativada através do menu Janela > Variáveis, conforme figura a seguir.
Os seguintes comandos estão disponíveis na barra de ferramentas de edição de variáveis:
- Adicionar uma nova variável
- Edita a variável selecionada
- Remover a variável selecionada
- Move a variável selecionada uma linha acima na tabela
- Move a variável selecionada uma linha abaixo na tabela
- Renomeia a variável selecionada
- Exporta variáveis deste grupo para um arquivo
- Importa variáveis para este grupo de um arquivo
As variáveis do escopo (1) GLOBAL apresentam os grupos (2), conforme figura 1.

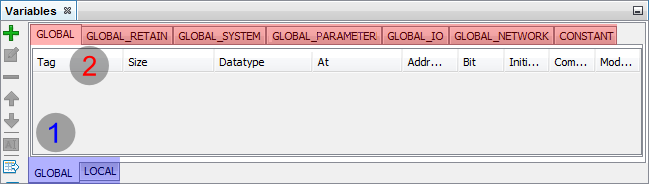

Figura 1 - Editor de Variáveis para o Escopo GLOBAL
Nesta área de variáveis globais, estão disponíveis os seguintes grupos:
| • | Constante: variáveis que armazenam valores constantes |
| • | Global: variáveis acessíveis por todos os arquivos Ladder |
| • | Global Retentivo: semelhante ao grupo global mais com memória retentiva* |
| • | Global de Sistema: variáveis previamente definidas com funções do sistema |
| • | Global de Parâmetro: variáveis do equipamento acessíveis via Ladder e HMI |
| • | Global de I/O: entrada e saídas físicas do equipamento |
| • | Global de Rede: variáveis previamente definidas para comunicação em rede |
As variáveis do escopo (1) LOCAL apresentam os grupos (2), conforme figura 2.

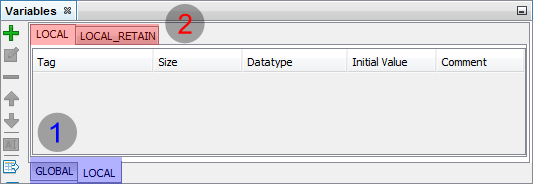

Figura 2 - Editor de Variáveis para o Escopo LOCAL
Nesta área de variáveis locais, estão disponíveis os seguintes grupos:
| • | Local: variáveis acessíveis somente pelo Ladder que está sendo editado |
| • | Local Retentivo: semelhante ao grupo local mais com memória retentiva |
|
NOTA! Uma memória retentiva mantém seu valor mesmo com o equipamento desligado. |
