Bloco que realiza a conversão de um valor em graus para um valor em radianos.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	REAL	Valor em graus
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	REAL	Valor em radianos

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como em graus e realiza a conversão para radianos, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

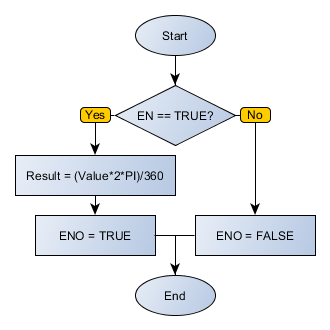

Fluxograma do Bloco

DEG_TO_RAD_flowchart

Exemplo em Ladder

DEG_TO_RAD_example01

DEG_TO_RAD_example02

Os exemplos acima realizam a conversão da variável VALUE, em graus, para um valor correspondente em radianos, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : REAL := -1500;

RESULT : REAL;

END_VAR

RESULT := FB_DEG_TO_RAD(EN:=DI1, Value:=VALUE, ENO=>DO1);
