Equipamentos (Dispositivos) > SCA06 > Ladder > Conversion > BCD > WORD_TO

Bloco que realiza a conversão de um valor WORD para um código BCD.

Representação Ladder

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
VAR_INPUT	Value	WORD UINT INT	Valor em WORD
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	WORD UINT INT	Valor em BCD

Funcionamento

Este bloco, quando tem um valor TRUE em EN, interpreta o valor de Value como WORD e realiza a conversão para BCD, armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

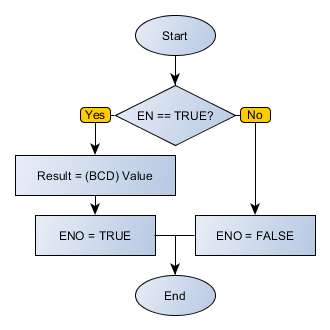

Fluxograma do Bloco

WORD_TO_BCD_flowchart

Exemplo em Ladder

WORD_TO_BCD_example01

WORD_TO_BCD_example02

Os exemplos acima realizam a conversão da variável VALUE, em WORD, para um valor BCD, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE : WORD := 12674;

RESULT : WORD;

END_VAR

RESULT := FB_WORD_TO_BCD(EN:=DI1, Value:=VALUE, ENO=>DO1);
