IMMEDIATECOIL

Bobina Direta Imediata

 Previous pageReturn to chapter overviewNext page

Bloco lógico utilizado para atribuição de valores a saídas digitais padrão instantaneamente.



Representação Ladder



IMMEDIATECOIL_block



Estrutura do Bloco



Tipo de Variável

Nome

Tipo de Dado

Descrição

VAR_OUTPUT

O1

BOOL

Saída de registro do bloco



Funcionamento



Este bloco repassa o valor de A para a saída digital correspondente a O1.

Diferentemente da bobina direta, este bloco não aguarda até o fim do ciclo de scan para que o valor da saída seja atualizado; isto é feito no mesmo momento em que o bloco é ativado.



wpshelp_common_fig_note

NOTA!

Este bloco apenas funciona com as saídas digitais padrão do produto.



Compatibilidade



Equipamento

Versão

PLC300

1.20 ou superior

SCA06

2.00 ou superior

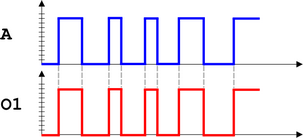

Diagrama



IMMEDIATECOIL_diagram



Fluxograma do Bloco



IMMEDIATECOIL_flowchart



Exemplo em Ladder



IMMEDIATECOIL_example



O exemplo acima ativa imediatamente o buzzer interno assim que detectar que a alimentação do barramento da rede CANopen foi interrompida, permanecendo ligado até que a alimentação seja restaurada.



Exemplo em ST



 O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.





VAR



END_VAR



DO1 := FB_IMMEDIATECOIL(EN:=CAN_BUS_POWER);
