Caminho:  Equipamentos (Dispositivos) > RUW100 > Ladder > Math > Math Extended > ALOG10 Antilogaritmo (Exponencial) na Base 10

Bloco que calcula o antilogaritmo (exponencial com base 10) do valor de Value, armazenando o resultado em Result.



Representação Ladder





Estrutura do Bloco





Funcionamento



Este bloco, quando tem um valor TRUE em EN, envia para a saída Result o antilogaritmo da variável Value. Não havendo erros, a variável Done é setada. Caso haja algum erro na operação, Done não é setado, permanecendo em estado FALSE, enquanto Result permanece com seu valor inalterado.



Quando EN possui valor FALSE, Result permanece inalterado e Done permanece em FALSE.

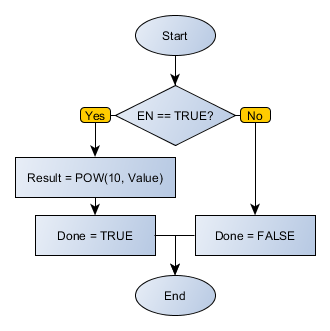

Fluxograma do Bloco





Exemplo em Ladder





O exemplo acima calcula o antilogaritmo da variável VALUE, armazenando o resultado final em RESULT. O bloco finaliza com sucesso e a saída Done é ativada.





O exemplo acima calcula o antilogaritmo da variável VALUE, armazenando o resultado final em RESULT. O valor indicado é o valor mínimo de entrada para o qual o bloco retorna um resultado não nulo. O bloco finaliza com sucesso e a saída Done é ativada.





O exemplo acima calcula o antilogaritmo da variável VALUE, armazenando o resultado final em RESULT. Valores inferiores ao mínimo fazem com que o bloco retorne valor nulo. O bloco finaliza com sucesso e a saída Done é ativada.





O exemplo acima calcula o antilogaritmo da variável VALUE, armazenando o resultado final em RESULT. O valor indicado é o valor máximo de entrada para o qual o bloco retorna um resultado válido. O bloco finaliza com sucesso e a saída Done é ativada.





O exemplo acima calcula o antilogaritmo da variável VALUE, armazenando o resultado final em RESULT. Valores superiores ao máximo fazem com que o bloco gere um erro, a saída RESULT permanece inalterada e a saída Done seja desativada.



Exemplo em ST



 O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.
