Equipamentos (Dispositivos) > RUW100 > Ladder > Conversion > WORD > BYTES_TO

Bloco que realiza a concatenação de duas variáveis de 8 bits (BYTE) formando uma variável de 16 bits (WORD).

Representação Ladder

BYTES_TO_WORD_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value1	BYTE USINT SINT	Primeiro BYTE (menos significativo)
	Value2	BYTE USINT SINT	Segundo BYTE (mais significativo)
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	WORD UINT INT	Valor em WORD

Funcionamento

Este bloco, quando tem um valor TRUE em EN, concatena as duas variáveis de 8 bits em Value1 e Value2 para formar uma variável de 16 bits, na qual Value1 é a parte menos significativa e Value2 a mais significativa. O valor é armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

Fluxograma do Bloco

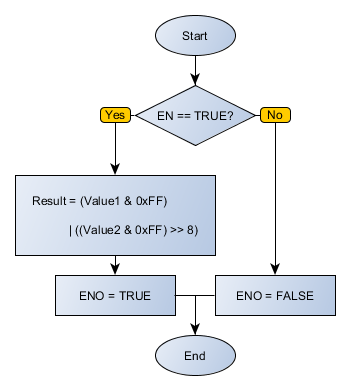

BYTES_TO_WORD_flowchart

Exemplo em Ladder

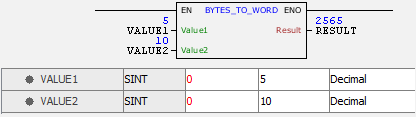

BYTES_TO_WORD_example01

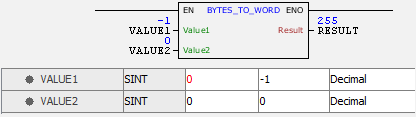

BYTES_TO_WORD_example02

Os exemplos acima realizam a concatenação das duas variáveis de entrada do tipo BYTE formando uma variável do tipo WORD de saída. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VALUE1 : SINT := 5;

VALUE2 : SINT := 10;

RESULT : WORD;

END_VAR

RESULT := FB_BYTES_TO_WORD(

EN:=DI1,

Value1:=VALUE1,

Value2:=VALUE2,

ENO=>DO1);
