Equipamentos (Dispositivos) > RUW100 > Ladder > Conversion > DWORD > WORDS_TO

Bloco que realiza a conversão de dois valores de 16 bits (WORD) em um valor de 32 bits (DWORD).

Representação Ladder

WORDS_TO_DWORD_block

Estrutura do Bloco

Tipo de Variável	Nome	Tipo de Dado	Descrição
VAR_INPUT	EN	BOOL	Habilitação do bloco
	Value1	WORD UINT INT	Primeira WORD (menos significativa)
	Value2	WORD UINT INT	Segunda WORD (mais significativa)
VAR_OUTPUT	ENO	BOOL	Fim de operação
VAR_OUTPUT	Result	DWORD UDINT DINT	Valor em DWORD

Funcionamento

Este bloco, quando tem um valor TRUE em EN, concatena as duas variáveis de 16 bits em Value1 e Value2 para formar uma de 32 bits, sendo que Value1 é a parte menos significativa e Value2 a mais significativa. O valor é armazenando em Result.

Quando EN possui valor FALSE, Result permanece inalterado.

O valor de ENO repassa para o próximo bloco Ladder o valor de EN após finalizada a operação.

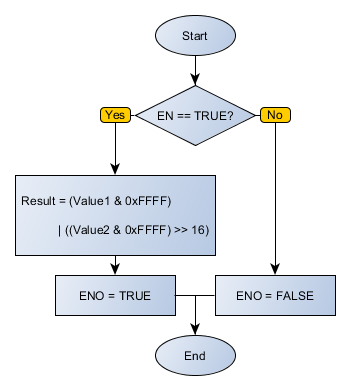

Fluxograma do Bloco

WORDS_TO_DWORD_flowchart

Exemplo em Ladder

WORDS_TO_DWORD_example01

WORDS_TO_DWORD_example02

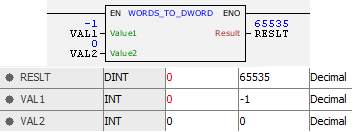

Os exemplos acima realizam a concatenação de duas variáveis de entrada do tipo WORD formando uma variável do tipo DWORD de saída. O bloco finaliza com sucesso e a saída ENO é ativada.

Exemplo em ST

O exemplo abaixo, exibe as instruções para aplicação do exemplo acima na linguagem ST.

VAR

VAL1 : INT := 4;

VAL2 : INT := 1;

RESULT : DINT;

END_VAR

RESULT := FB_WORDS_TO_DWORD(

EN:=DI1,

Value1:=VAL1,

Value2:=VAL2,

ENO=>DO1);
